Aus meiner Lehrerfahrung habe ich hier Vorlagen für den Technikunterricht zusammengestellt. Sie finden darin methodische und didaktische Anregungen, Folien, Arbeitsblätter usw.Bagger: Auslegergeometrie (Arbeitsblatt)
Eine ganze Reihe der geometrischen Übungen, mit denen sich Schüler abplagen, lässt sich auf diesem Arbeitsblatt zur Auslegergeometrie des Baggers anwenden.
Diesen Beitrag weiterempfehlen
Zu diesem Beitrag
Eingetragen am 22.07.2008, 09:29 Uhr in Themenschrank | Baumaschinen | Geometrie |
2 x kommentiert, 1521 x gelesen in 2012. Diesen Beitrag kommentieren.
Wie gut ein Bagger arbeitet, hängt nicht nur von seiner Motor- und Hydraulikleistung ab. Erst die Arbeitskinematik beweist die wahre Qualität der Maschine

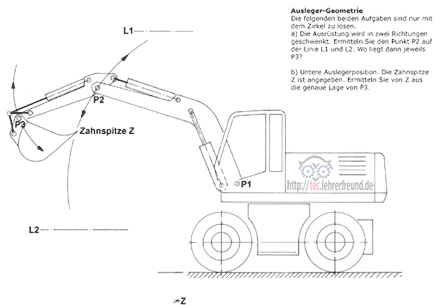

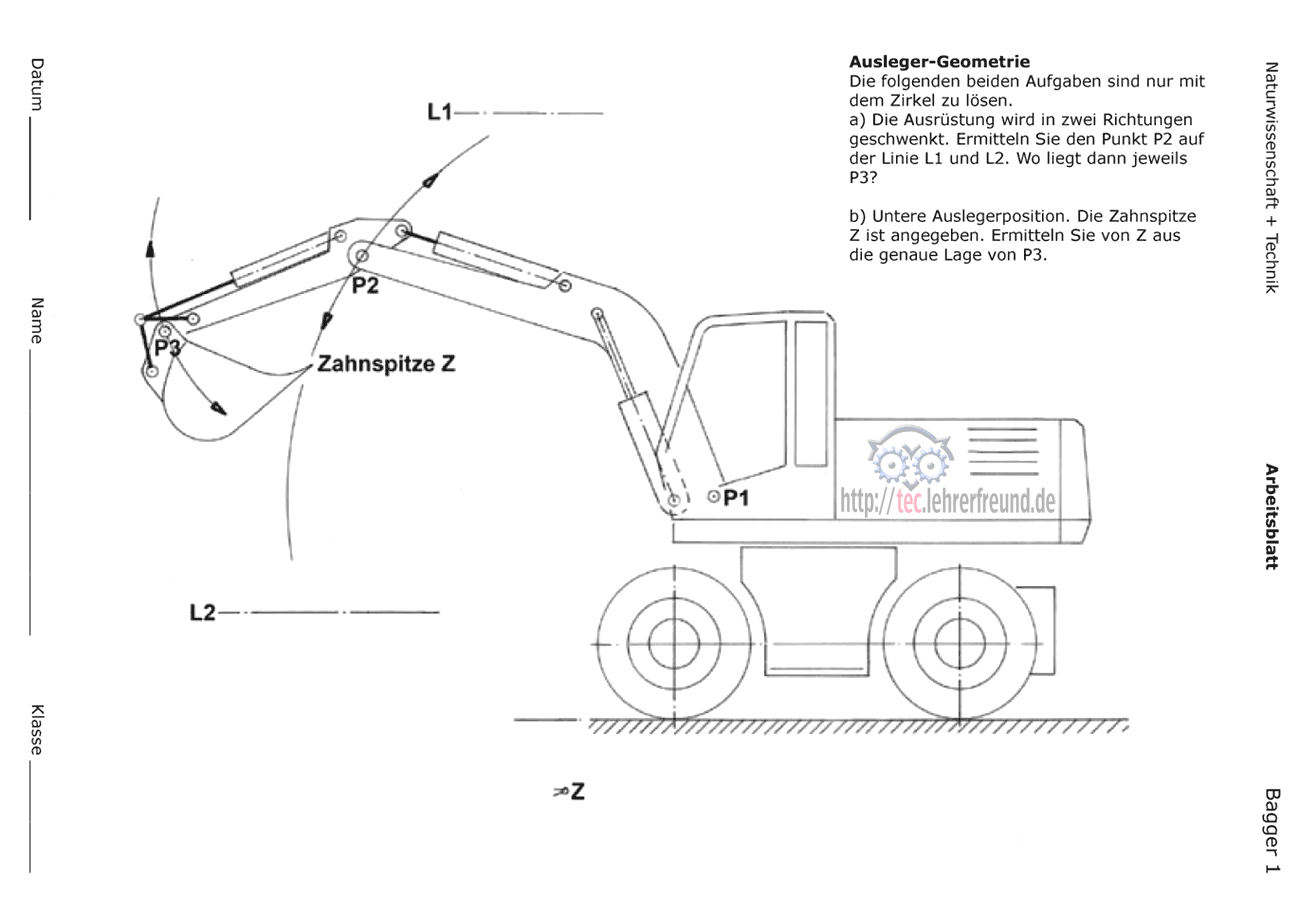

Der Arbeitsauftrag auf dem Arbeitsblatt "Bagger - Ausleger-Geometrie" lautet:
"Die folgenden beiden Aufgaben sind nur mit dem Zirkel zu lösen.
- Die Ausrüstung wird in zwei Richtungen geschwenkt. Ermitteln Sie den Punkt P2 auf der Linie L1 und L2. Wo liegt dann jeweils P3?
- Untere Auslegerposition. Die Zahnspitze Z ist angegeben. Ermitteln Sie von Z aus die genaue Lage von P3."

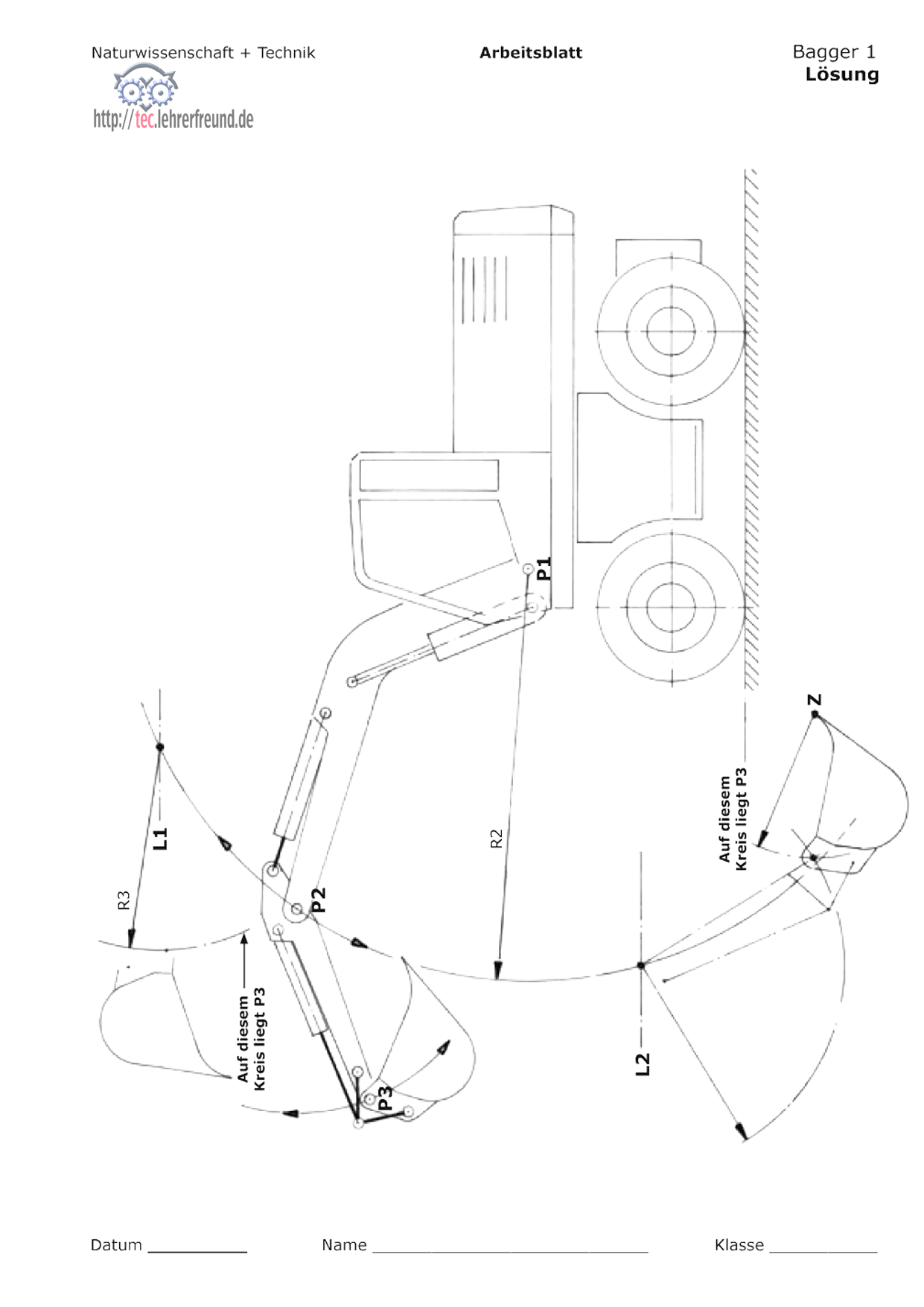

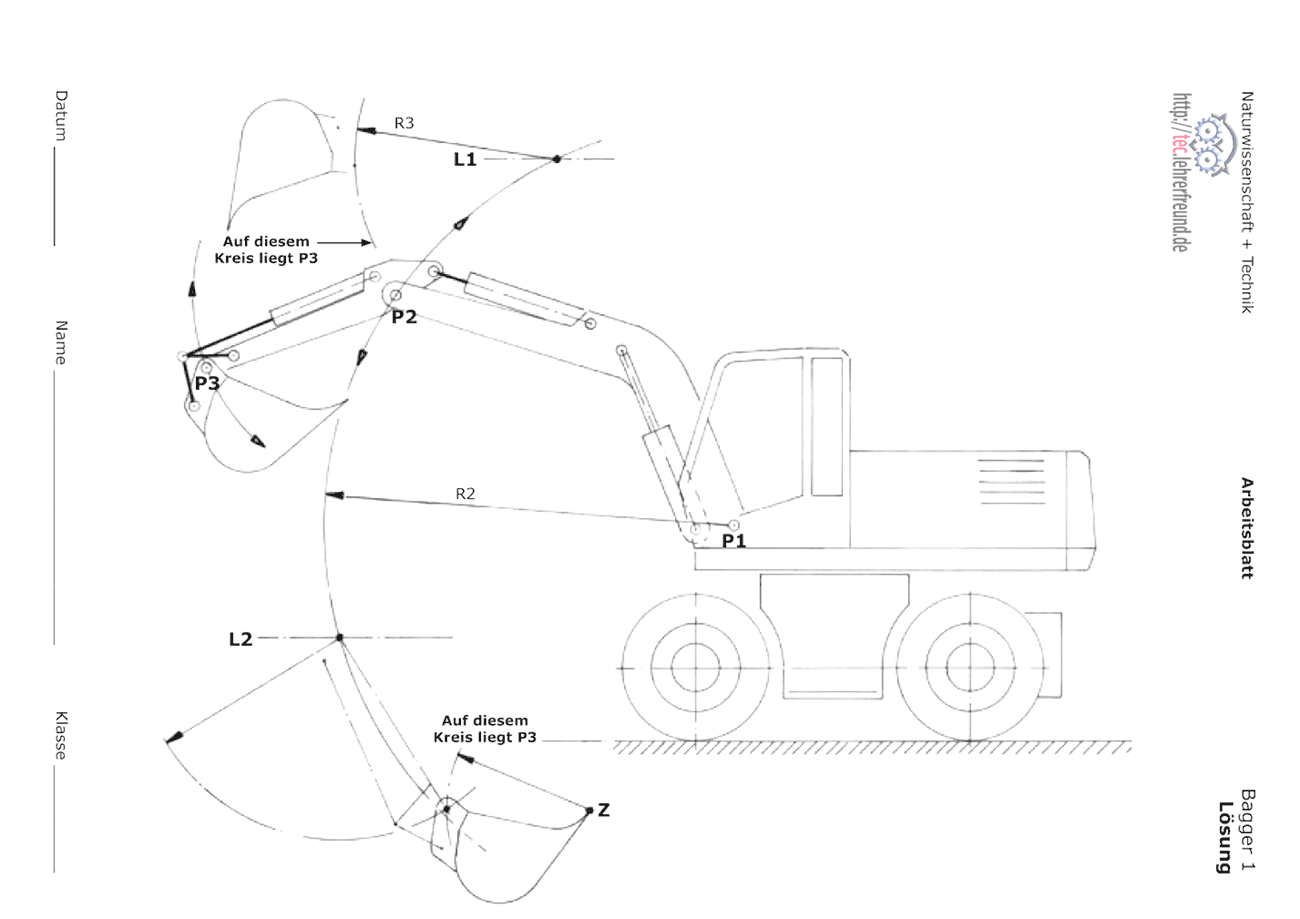

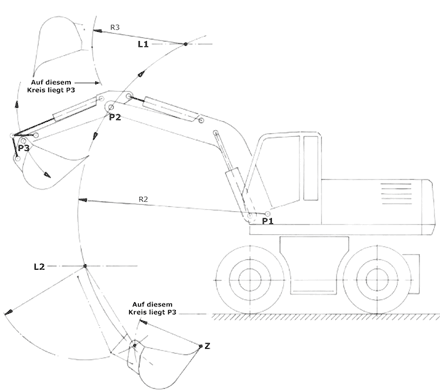

Lösung:
Zu diesem Beitrag
Eingetragen am 22.07.2008, 09:29 Uhr in Themenschrank | Baumaschinen | Geometrie |
2 x kommentiert, 1521 x gelesen in 2012. Diesen Beitrag kommentieren.
- Riementrieb Berechnung (19084)
- Fahrrad Fachausdrücke: Bauteile, Rahmen und Lenkervorbau (16799)
- Zahnräder, Getriebe (Teil 1) (14627)
- Zahnräder zeichnen: Aufgaben (13392)
2 Kommentare von Lehrerfreund/innen
Baue gerade einen Baggerlader auf Tieflöffelbetrieb um.
Nun habe ich mir die wichtigsten Bauteile organisiert und brauche geometrische Hilfe. Um die Effizienz der Schaufelbewegung zu bestimmen. Schaufelzylinder (Hub 550mm, Umlenkhebel 300mm, Druckstange 300 mm) Nun brauche ich die genaue Position zum befestigen des Zylinders um einen möglichst hohen Schwenkradius zu erhalten. Wie berechne ich das???
Hallo Herr Schulz,
ehrlich gesagt: Wir würden das Rechnen ganz hinten hin schieben, denn rechnerisch wird es mehr als kompliziert. Lösen Sie das Problem mit Zeichnen und gehen Sie folgendermaßen vor:
Zeichnen Sie die Einzelbauteile im Maßstab, z. B. 1 : 10 auf nicht zu dickem Karton und schneiden Sie sie aus. Die äußere Form ist nicht so wichtig; wichtig sind nur die Lochabstände und beim Tieflöffel die Anlenkpunkte für Löffelstiel und Umlenkhebel und die Zahnspitzen-Position.
Zeichnen Sie den Ihnen vorschwebenden Zylinder ganz ausgefahren.
Positionieren Sie die Teile mit Reißnägeln auf einem Sperrholzbrett. Damit haben Sie Ihren Fall und können nach Belieben die Kinematik ausprobieren. Verändern Sie die Zylinderlängen so lange, bis Sie die optimale Löffel-Schwenksituation gefunden haben.
Viel Vergnügen.
