Das ohmsche Gesetz
In elektronischen Schaltungen werden oft sehr hohe Widerstände benutzt; entsprechend fließen sehr kleine Ströme (siehe Lösungen). Deshalb verwendet man hier gerne Vorsatzzeichen.

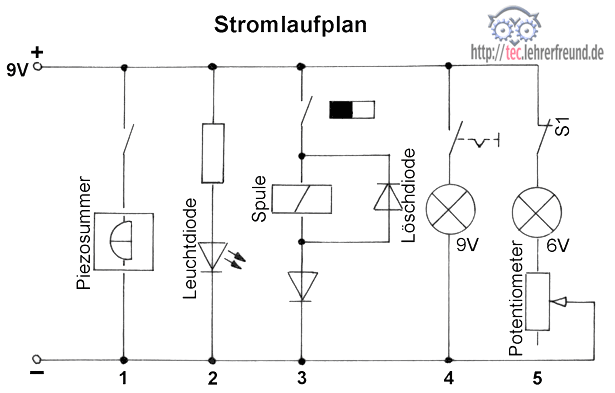

Stromlaufplan zur Übung:
Die Gesamtschaltung liegt an 9 V Spannung. Alle Verbraucher liegen parallel zueinander. Beantworten Sie folgende Fragen bzw. berechnen Sie:
- An welcher Spannung liegen die Strompfade 1 bis 5?
- Wie heißt die Regel, die etwas über die Ströme in den einzelnen Pfaden aussagt?
-
Pfad 2: An der Leuchtdiode fallen 0,7 Volt ab. R2 = 1 Kiloohm.
a. Wie groß ist der in Pfad 2 fließende Strom?
b. Welchen Widerstand besitzt die LED?
-
Pfad 2: Berechnen Sie den Gesamtwiderstand in Pfad 1.
-
Wenn alle Schalter geschlossen sind, fließen folgende Ströme:
I1 = 8,3 mA, I2 = 0,2 A, I3 = 0,1 A, I4 = 100 mA, I5 = 80 mA.
Welchen Gesamtwiderstand hat die Schaltung?

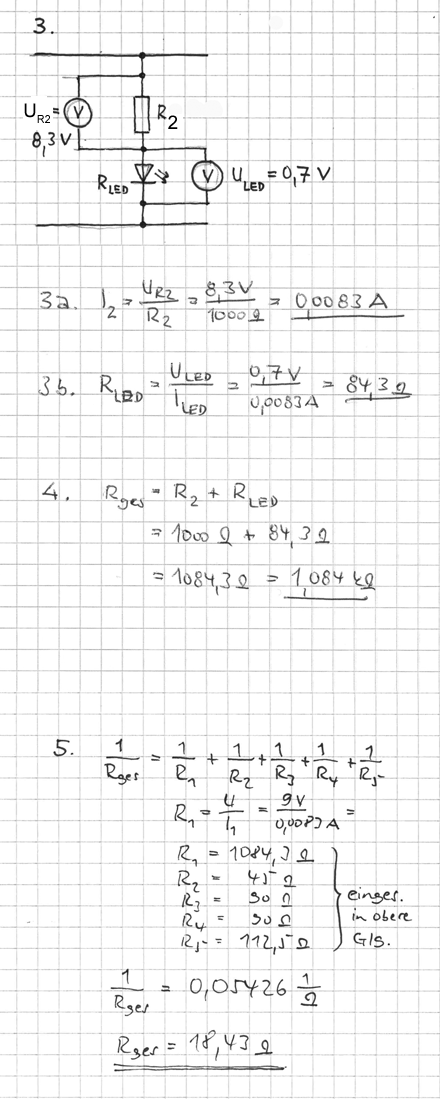

Lösungen:
1. Alle Pfade liegen an 9 V
2. Der Gesamtstrom Iges teilt sich auf die einzelnen Pfade auf.
Zu diesem Beitrag
Eingetragen am 15.06.2008, 17:20 Uhr in Technische Mathematik | Elektrotechnik | Themenschrank | Elektrik |
2 x kommentiert, 1295 x gelesen in 2012. Diesen Beitrag kommentieren.
- Hebelgesetz und Drehmoment (33156)
- Riementrieb Berechnung (19084)
- Fahrrad Fachausdrücke: Bauteile, Rahmen und Lenkervorbau (16799)
- Zahnräder, Getriebe (Teil 1) (14627)
2 Kommentare von Lehrerfreund/innen
Sehr geehrter Herr Metz,
in Aufgabe 3 hat sich ein kleiner Fehler in der Aufgabenstellung eingeschlichen. Es soll der Pfad 2 betrachtet, aber der Widerstand im Pfad 1 berechnet werden ( R = 9V / 0.008A = 1125 Ohm), in der Lösung wird der Widerstand allerdings für Pfad 2 berechnet.
In Aufgabe 4a gibt es ja eigentlich gar nichts zu berechnen da der Strom für Pfad 1 in A3 schon gegeben ist
MfG
Thomas
Hallo Thomas,
vielen Dank. Der eigentliche Wirrwarr geht auf die missglückten Bezeichnung der Pfade zurück. Wir haben das in Ordnung gebracht.
Gruß
tec.LEHRERFREUND
