Ich bin Hermann Metz. Als Maschinenbau-Ingenieur (FH) arbeitete ich von 1977 bis 2005 als Fachlehrer an der Gewerbeschule Breisach, wo ich alle gängigen Fächer der Land- und Baumaschinentechnik und der Kraftfahrzeugtechnik unterrichtete. Dabei hatte ich mit Fach- und Meisterschülern zu tun.
Aus meiner Lehrerfahrung habe ich hier Vorlagen für den Technikunterricht zusammengestellt. Sie finden darin methodische und didaktische Anregungen, Folien, Arbeitsblätter usw.Projektionszeichnen (6)
Hier gibt es nichts zu zeichnen. Nur der Raumvorstellungsgrips zählt. Eine multiple choice-Aufgabe, die sich als wirtschaftliche Klassenarbeit eignet.
Diesen Beitrag weiterempfehlen
Zu diesem Beitrag
Eingetragen am 02.11.2008, 14:15 Uhr in Technisches Zeichnen |
5 x kommentiert, 1277 x gelesen in 2012. Diesen Beitrag kommentieren.
1. Ausbildungsjahr

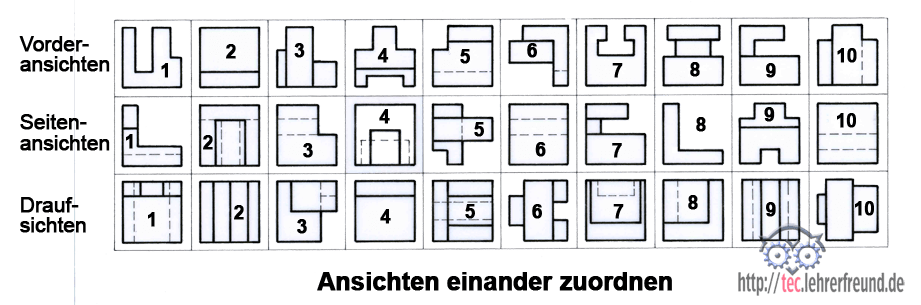

Ansichten zuordnen

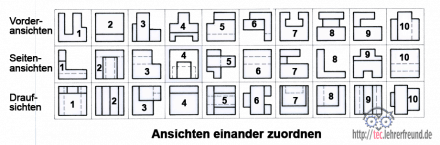

Aufgabe: Welche Seitenansichten S und Draufsichten D gehören zu den Vorderansichten V1 bis V10?
Lösung
| V1 | V2 | V 3 | V 4 | V 5 | V 6 | V 7 | V 8 | V 9 | V10 |
| S10 | S8 | S4 | S1 | S9 | S5 | S6 | S7 | S3 | S2 |
| D2 | D4 | D10 | D1 | D5 | D3 | D9 | D7 | D8 | D6 |

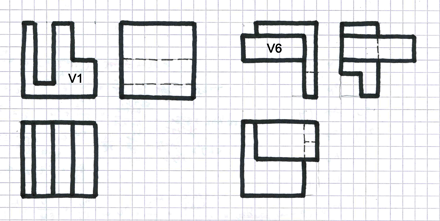

Sollte Ihnen die Lösung einiger Aufgaben Mühe machen, eine Empfehlung: Zeichnen Sie die Ansichten freihand so neben- und untereinander, wie es die Norm vorsieht. Unten die Körper V1 und V6 als Beispiele.

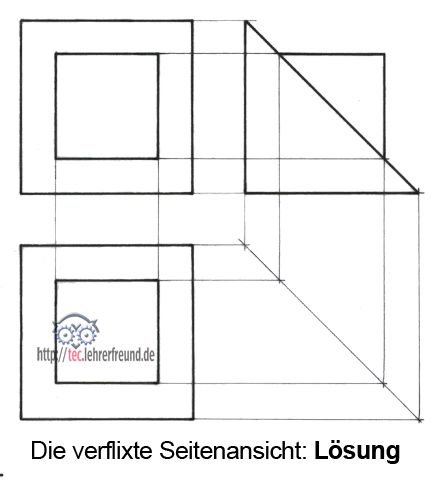

Lösung: Verflixte Seitenansicht, siehe Aufgabe dazu

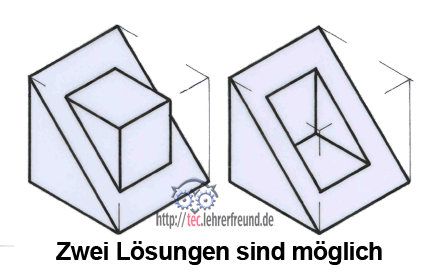

Warum ist es so schwer, die Seitenansicht zu finden? Der Grund liegt in der irreführenden Wahl der Vorderansicht, die keinen Hinweis auf die schräge Fläche gibt. Sie wäre richtig gewählt, wenn sie die Form der Seitenansicht im Bild oben hätte.
Zu diesem Beitrag
Eingetragen am 02.11.2008, 14:15 Uhr in Technisches Zeichnen |
5 x kommentiert, 1277 x gelesen in 2012. Diesen Beitrag kommentieren.
- Wälzlager (15863)
- Zahnräder zeichnen: Aufgaben (13392)
- Druckabfall in Hydrauliksystemen (11907)
- Schweißen (2): Schweißnähte darstellen (11747)
5 Kommentare von Lehrerfreund/innen
Hi,
bei dem Rätsel “Verflixte Seitenansicht ” sind mind. acht Lösungen richtig.
MfG MacFly
Hi Mc Fly,
darauf wäre ich gespannt.
Bedenken Sie bitte, dass
- wie in der Aufgabenstellung gesagt, es keine verdeckten Kanten gibt, und
- die Ansichten nicht abgerundet sind. Das geht aus den Vorgängeraufgaben hervor: Sie haben alle gerade Kanten.
Gruß
tec. Lehrerfreund
Wenn ich es wirklich genau nehme, gibt es in Wirklichkeit nur eine Ansicht.
Sie haben zwei eingravierte Quadrate. Eins in der Draufsicht und eins in der Vorderansicht. Ergo, es ist ein Würfel mit zwei eingravierten Quadraten. Keine verdeckten Linien ? Stimmt so auch nicht, der umgekehrte Würfel hätte natürlich keine Quadrate vorne drauf, aber auf der Rückansicht.
Mit freundlichem Gruss
Der Klugsch….
Hallo Klugsch…,
die seriöse Vorgabe: »Es gibt in der Zeichnung keine verdeckten Kanten« macht Ihre Erläuterung sehr wahrscheinlich zunichte. Aber vielleicht haben wir Sie nicht richtig verstanden. Vorschlag: Können Sie uns nicht eine Zeichnung mit allen Ansichten als Freihandskizze zukommen lassen, damit wir Ihrer Idee auf den Grund gehen können?
Vielen Dank.
Gruß
tec.LEHRERFREUND
Ja kann sein, dass ich mich nicht genau ausgedrückt habe. Meine Vorstellung war diese: Sie haben einen Würfel und vorne auf diesem Würfel ist ein Quadrat eingraviert.
Dann haben Sie zwar vorne das gleiche Bild wie bei der verflixten Seitenansicht.
Aber in der Seitenansicht nicht mehr die gleiche Ansicht wie in der Draufsicht.
Vielleicht war das ein bisschen spitzfindig.
