Wirtschaftlich zeichnen (3): Welle und Riemenscheibe vorzeichnen

In drei Schritten wird eine sinnvolle Folge der Darstellung einer Gesamtzeichnung vorgeschlagen.

Diesen Beitrag weiterempfehlen

E-Mail-Tipp versenden

Zu diesem Beitrag

2546 x gelesen in 2012. Diesen Beitrag kommentieren.

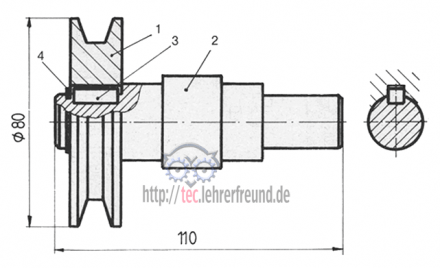

Folgende Baugruppe Riemenscheibe soll gezeichnet werden:

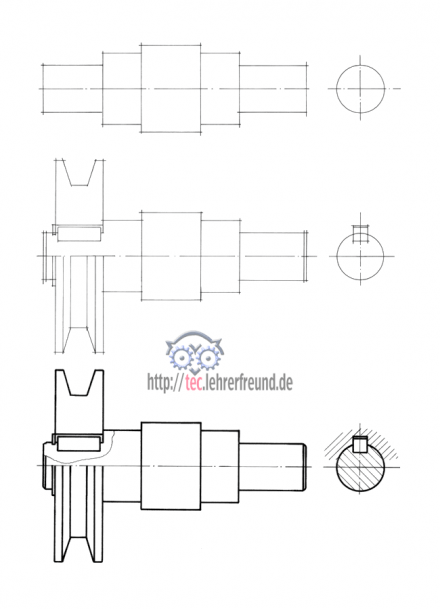

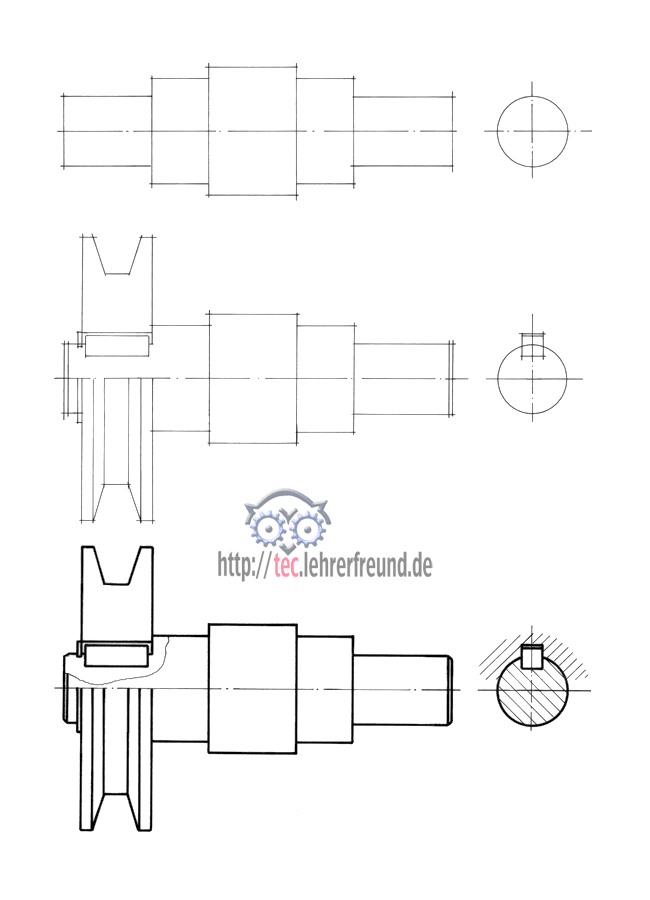

Schritt-für-Schritt-Anleitung zur Anfertigung der Zeichnung

Skizzen von oben nach unten:

Position der Baugruppe auf dem Blatt festlegen, Welle in VA (Vorderansicht) und SA (Seitenansicht) vorzeichnen.
Passfeder zeichnen, Riemenscheibe zeichnen.
Breite Volllinien zeichnen.

Die Baugruppe wurde absichtlich nicht fertig gezeichnet, um die Anlage des etwas schwierigen Teilschnitts um die Passfeder herum zu zeigen. Da die Welle als massives Teil nicht geschnitten werden darf, liegt die Rettung im Teilschnitt, der sich nur auf die Passfedernute bezieht.

In der SA (Seitenansicht) braucht man nicht mehr zu zeichnen, denn die Kreise der Riemenscheibe führen zu keiner neuen Erkenntnis.
