Wirtschaftlich zeichnen (4): Ein Handrad vorzeichnen

Technische Poesie: Lieber Freund, ich rate dir: Bring Mittellinien auf´s Papier! Das gilt natürlich auch für das Vorzeichnen eines Handrads (wie z.B. an einem Durchgangsventil vorhanden). Wir zeigen, wie sich das Gedicht in der Praxis anwenden lässt.

Wie man wirtschaftlich zeichnet (4)

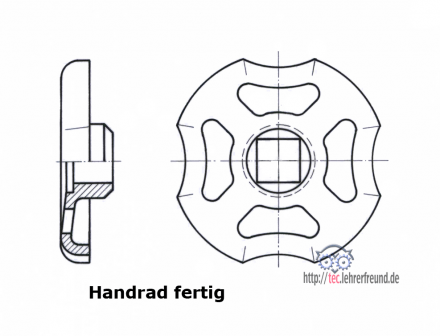

So einfach es aussieht: Das Handrad des Durchgangsventils stellt an den Zeichner wegen seiner vielen Radien einige Ansprüche. Wir haben es deswegen ein bisschen vereinfacht.

Hier kann man besonders gut die Regel studieren, für die frühere Lehrergenerationen ihre Schüler sogar ein Gedicht auswendig lernen ließen. Es begann so:

Lieber Freund, ich rate dir:
Bring Mittellinien aufs Papier.
Fange mit dem Radius an,
setz die grade Linie dran! ...

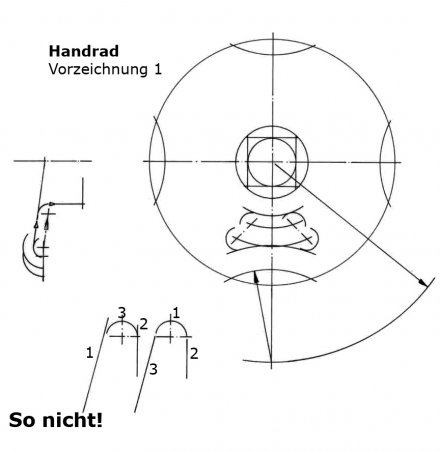

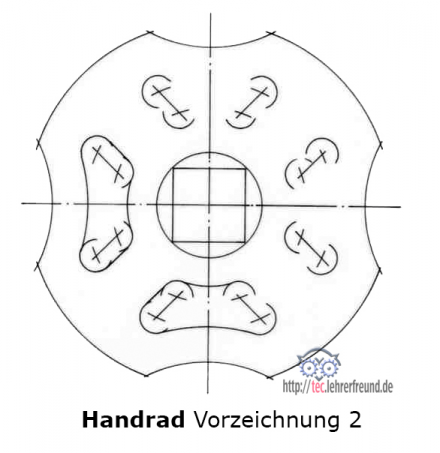

In der Vorzeichnung 1 wird´s gezeigt: An einen Radius gerade Linien anzusetzen ist einfacher als der umgekehrte Weg. Die besondere Schwierigkeit hier sind jedoch die ineinander übergehenden Radien, die der Zeichengenauigkeit alles abverlangen. Die Zahlen 1 bis 3 in den kleinen Skizzen unten links geben die Reihenfolge an. Wie in der ganz linken Skizze sollte man es also nicht machen.
