Zahnraddarstellung

Die naturgetreue Darstellung eines Zahnrads wäre sehr aufwändig. Deshalb werden Zahnräder vereinfacht gezeichnet. Wir zeigen, nach welchen Regeln man dabei vorgeht ("Zeichenregeln").

Diesen Beitrag weiterempfehlen

E-Mail-Tipp versenden

Zu diesem Beitrag

Eingetragen am 26.07.2008, 12:03 Uhr in Technisches Zeichnen | Zeichnungen bemaßen | Zeichnungs-Normung | Themenschrank | Zahnräder |

2777 x gelesen in 2012. Diesen Beitrag kommentieren.

»So zeichnet man‘s«

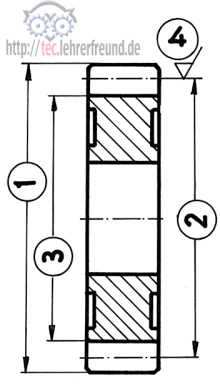

Zahnrad (Stirnrad), einzeln1. Einzelrad

Zahnräder werden stark vereinfacht gezeichnet.
a) Stirnrad von außen (siehe Bild unten)
b) Stirnrad im Schnitt (links)


Zeichenregeln

Die naturgetreue Darstellung eines Zahnrads wäre sehr aufwändig. Deshalb werden Zahnräder vereinfacht gezeichnet.

Begriffe am Zahnrad:

Durchmesser 1 = Kopfkreisdurchmesser
Durchmesser 2 = Teilkreisdurchmesser
Durchmesser 3 = Fußkreisdurchmesser

In der Ansicht wird das Zahnrad gezeichnet, als ob es keine Zähne besäße, d. h. der Kopfkreisdurchmesser ist eine fette, durchgezogene Linie.
Der Teilkreisdurchmesser als Bezugslinie für die Verzahnung wird in alle Ansichten als strichpunktierte Mittellinie eingezeichnet.

Den Fußkreisdurchmesser lässt man bei Außenansichten ganz weg, bei Schnittdarstellung wird er als breite Vollinie gezeichnet.

Um die Verzahnung herstellen zu können, sind in der Zeichnung folgende Angaben erforderlich: Kopfkreisdurchmesser da, Teilkreisdurchmesser d, Fußkreisdurchmesser df, Modul und Zähnezahl. Modul und Zähnezahl werden in der Nähe des Zahnrads auf das Blatt geschrieben.

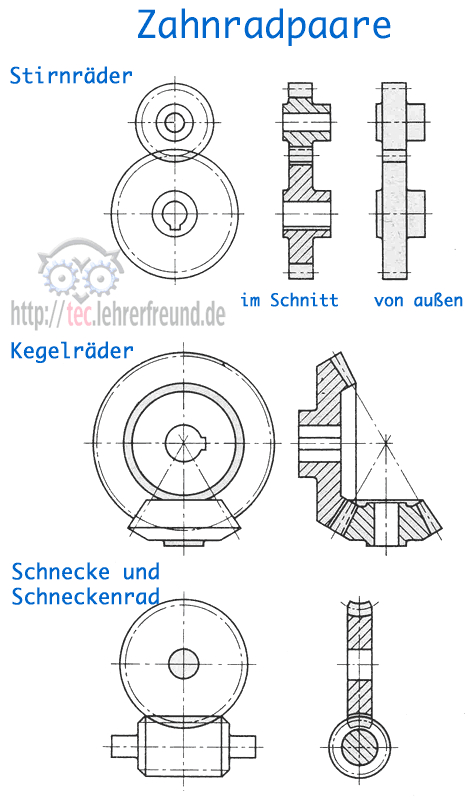

2. Radpaar

Für die Darstellung von Zahnradpaaren gelten die Regeln für Einzelzahnräder.

Stirnräder: Bei Zahnradpaaren berühren sich die Teilkreise. In der Schnittdarstellung wird ein Zahn sichtbar, der Gegenzahn verdeckt mit Strichlinien gezeichnet. In Ansichten dagegen zeichnet man im Eingriffsbereich beide Räder komplett.

Bei Kegelrädern verdeckt in der Ansicht das kleinere Rad das größere teilweise. In diesem Bereich wird nur der Teilkreis des verdeckten Rads durchgezogen. Für geschnittene Kegelräder gilt das bei den Stirnrädern Gesagte. Die Kegelmittellinien werden bis zum Schnittpunkt der Radachsen verlängert.

In Gruppen- und Gesamtzeichnungen werden Zahnräder oft vereinfacht dargestellt. Man begnügt sich dabei mit den Kopf- und Teilkreisen.

pfeil.pngAufgaben zum Zeichnen von Zahnrädern

Zahnradpaare
