Einen Klemmring in Perspektive und Ansichten zeichnen 22.01.2016, 06:54

Eine klassische Aufgabe im 3. Ausbildungsjahr: ein Formteil in Ansichten und in der Perspektive zeichnen. Die größere Herausforderung ist dabei die Perspektive.

Ein Bauteil in Perspektive und Ansichten zeichnen

Klemmring

Aufgaben:
– Klemmring in Perspektive zeichnen
– Klemmring in Ansichten darstellen

Eine Herausforderung ist zweifelsohne die Darstellung der Perspektive. Sie ist hier zwar als Isometrie¹⁾ bereits vorgegeben, sie neu zeichnen, wird trotzdem für manchen nicht einfach sein. Unser Vorschlag: Wir zeichnen zuerst die aus Mittellinien bestehende Grundgeometrie des Bauteils. Dabei gehen wir von der Bauteilmitte M aus. Die im geometrischen Gerüst angegebenen Kreise in den Farben blau, gelb und grün liegen mit Ausnahme des Kreises ø18/ø10 (gelb) in der Mitte ihrer Einzelformen. Von dort die Grenzen der Bauformen zu ermitteln, ist nicht schwierig.

¹⁾ Isometrie: Längen und Breiten werden jeweils unter 30° zur Waagrechten gezeichnet. Die Maße entsprechen den tatsächlichen Maßen des Bauteils, es muss also nichts verkürzt werden. Die Perspektive mit zwei Maßstäben ist die Dimetrie.

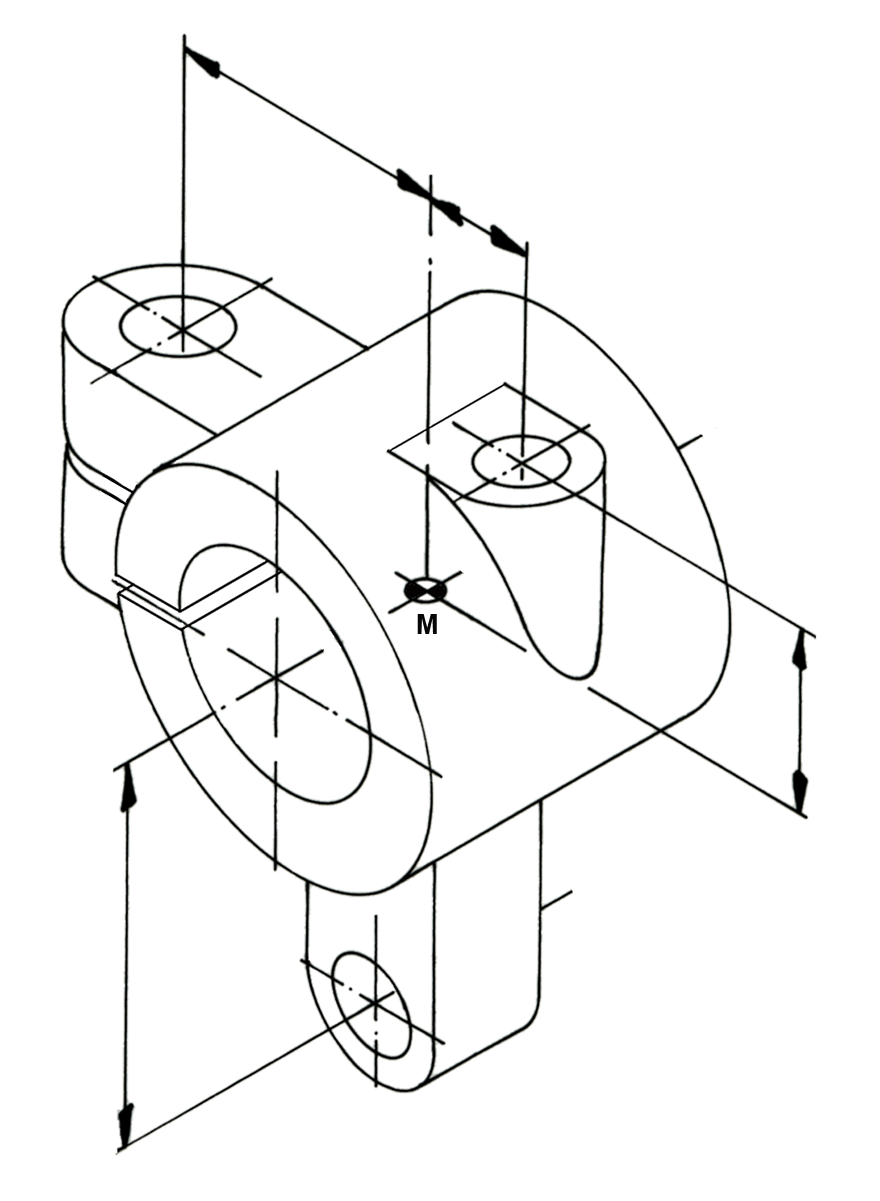

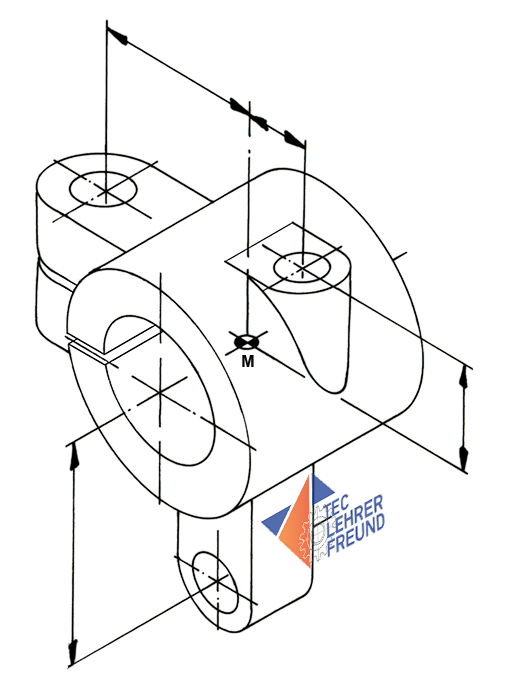

Bild 1: Klemmring perspektivisch, ohne »Innenleben«

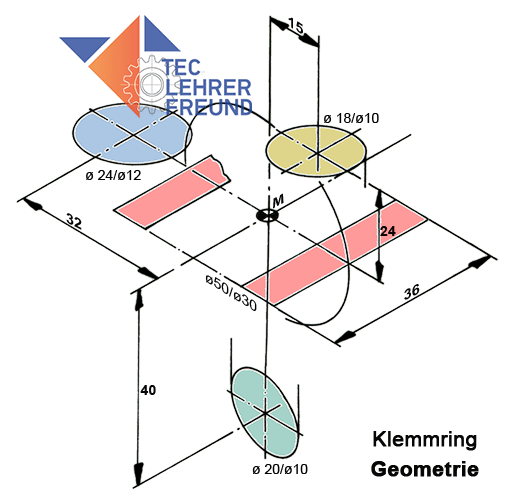

Bild 2: Klemmring, auf seine Grundgeometrie reduziert. Die Angabe z.B. ø50/ø30 besagt: Außenkreis ø50, Innenkreis (Bohrung) ø30. Der rote Zylinder ø50 ist nur mit seiner Schnittfläche dargestellt. Ebenso die Angaben ø20/ø10, ø24/ø12 und ø18/ø10.

Aufgabe 1: Zeichnen Sie den Klemmring in isometrischer Perspektive – wie in Bild 1 gezeigt.

Weitere Maßangaben dazu:
Klemmfinger blau: Dicke = Höhe = 24 mm. Frässchlitz 3 mm.
Hebel grün: Dicke 12 mm.
Schließen Sie die drei Bauformen (blau, grün, gelb) mit kleinen Radien R2 an den Zylinder (rot) an.

Aufgabe 2: Zeichnen Sie den Klemmring in den erforderlichen Ansichten ohne verdeckte Kanten; bemaßen Sie ihn.

Lösungsvorschläge

Aufgabe 1

Aufgabe 2

Anmerkung zur Seitenansicht: Die elliptische Form ist der Durchbruch, der sich ergibt, wenn die senkrechte Bohrung ø10 die waagrechte Bohrung ø30 durchdringt. Die Ellipse zeichnet man in Annäherung; sie ergibt sich aus dem mittigen, 10 mm breiten Ausbruch und der Projektion der oberen und unteren Bohrungskante in der Vorderansicht.
