Fahrrad Vorderradnabe 07.06.2008, 17:22

Vorderradnabe am Fahrrad (Ausschnitt)

Im naturwissenschaftlich-technischen Unterricht könnte man die Schüler Stunden alleine mit der Vorderradnabe beschäftigen.

Anzeige
Anzeige
  • (geändert: )

Projekt:
Eine Nabe auseinanderbauen und wieder montieren.

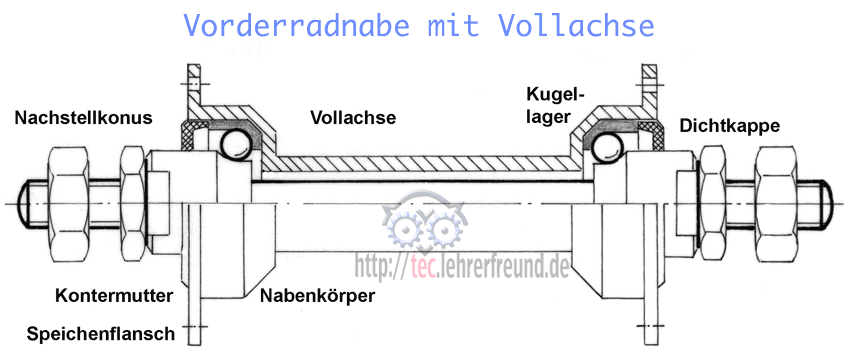

Vorderradnabe mit Vollachse (Fahrrad)

Aufgaben:Einstellkonus an der Vorderradnabe eines Fahrrads (perspektivische Zeichung)

  1. Von den Begriffen Bezugsstriche zu den Einzelteilen ziehen
  2. Wie wird das Lagerspiel richtig eingestellt?
  3. Welche Aufgabe hat die Kontermutter?
  4. Einstellkonus nach den Angaben in 2 Ansichten zeichnen und bemaßen; die Vorderansicht im Halbschnitt darstellen.

Weitere Angaben zur perspektivischen Darstellung:
Auf den Durchmesser 14 sind zwei Schlüsselflächen 11 breit mal 3 tief gefräst.
Der Einstellkonus ist vergütet, damit die Kugeln des Wälzlagers nicht einlaufen. Vergütungsstahl S500Q verwenden.
Die Gewinde der beiden Einstellkonusse haben unterschiedliche Steigungsrichtungen.
- Warum ist das so?
- Welcher Konus hat das Linksgewinde, welcher das Rechtsgewinde?

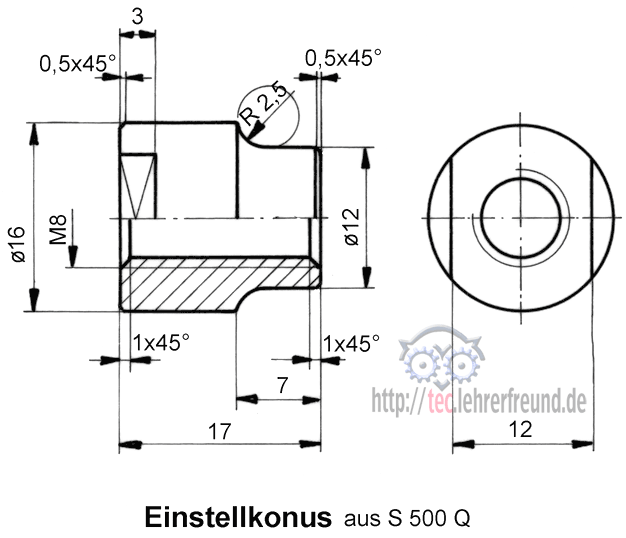

Lösung Aufgabe 4 (Einstellkonus in zwei Ansichten zeichnen/bemaßen):

Einstellkonus, bemaßt

pfeil.png Schnitte, Gewindedarstellung

Anzeige

Kommentare

1

Zum Artikel "Fahrrad Vorderradnabe".

  • #1

    zur Vorderradnabe - Zitat: “Die Gewinde der beiden Einstellkonusse haben unterschiedliche Steigungsrichtungen.
    - Warum ist das so?
    - Welcher Konus hat das Linksgewinde, welcher das Rechtsgewinde?”
    Ich bin mir sicher dass das falsch ist. Beide Seiten haben Rechtsgewinde. Oder hatten Sie hier einen Sonderfall als Beispiel?

    MfG Stefan

    schrieb Stefan am
