Messschieber (2) 28.10.2008, 07:50

Messschieber (Ausschnitt)

Hier erfahren wir, wie der Zoll-Nonius aufgebaut ist und wie man mit ihm misst.

Anzeige

1. Ausbildungsjahr

2. Zoll-Nonius

Weil speziell die USA es so wollen, gibt es immer noch genügend Bauteile, die im Zoll-System hergestellt sind. Der mechanische Messschieber trägt mit seiner Zollskala dem Rechnung. 1 internationales Zoll = 1" = 25,4 mm; dies ist die Grundeinheit des angloamerikanischen Maßsystems. Die Landkarte zeigt die Nationen, in denen auch 2009 dieses Maßsystem noch offiziell gebräuchlich ist (Bild Wikipedia).

Beispiele für wichtige und häufig verwendete Maßeinheiten der angloamerikanischen Maßsysteme sind: Zoll (inch), Fuß (foot), Schritt (yard), Meile (mile), Seemeile (sea mile), Unze (ounce), Pfund (pound), Stein (stone), Flüssigunze (fluid ounce), Pint (pint), Quart (quart), Gallone (gallon).


Wie der Zoll-Nonius aufgebaut ist und wie man damit misst, erfahren wir hier.

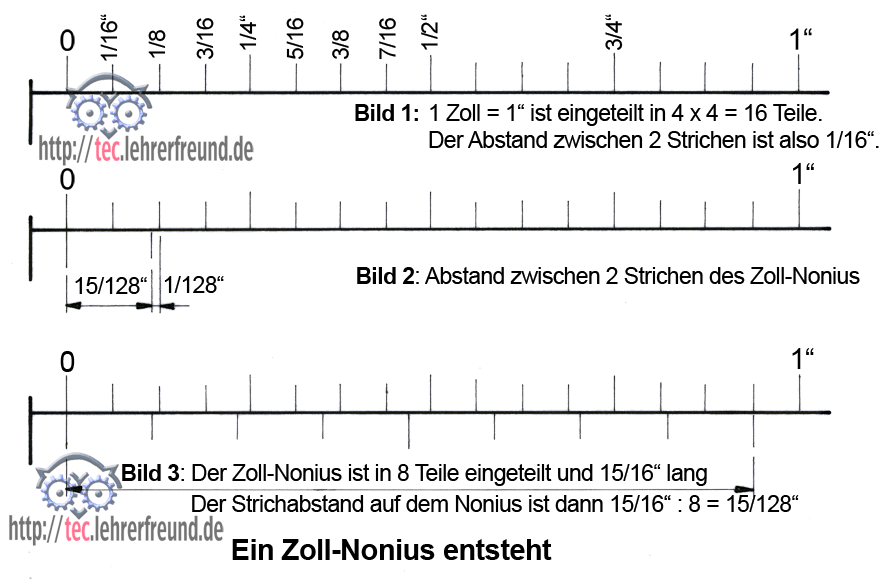

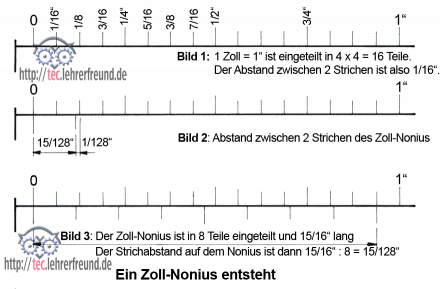

Bild 1: Die Einteilung der Hauptskala mit ihren Zoll-Brüchen ist gewöhnungsbedürftig.

Bilder 2 und 3: So wie der Zehntel-Nonius 9 mm lang und in 10 Teile eingeteilt ist, ist der Zoll-Nonius 15/16" lang und in 8 Teile eingeteilt. Daraus ergeben sich Noniusschritte von 1/16" minus 15/128" = 1/128". (Wir gehen davon aus, dass der Leser mit Brüchen umgehen kann; in jedem Fall gäbe es hier Übungsmöglichkeiten).

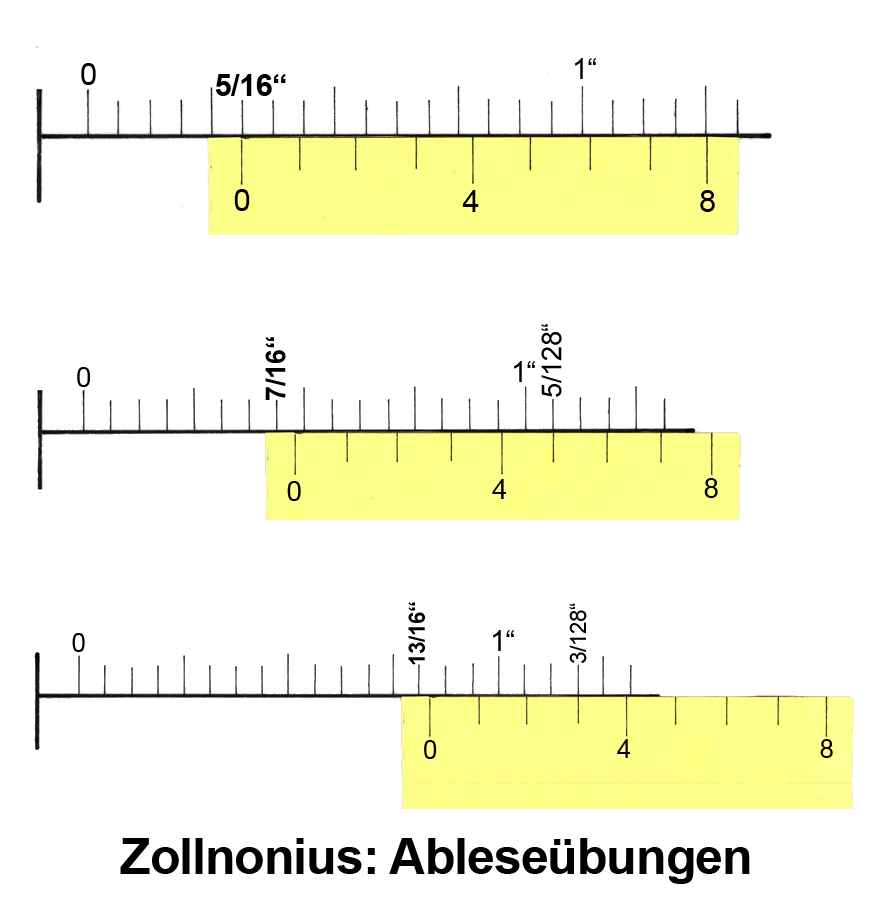

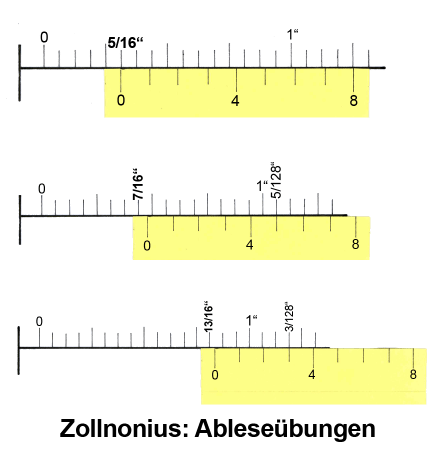

Ableseübungen


Lösungen

Oberes Bild: 5/16 + 0 = 5/16"

Mittleres Bild: 7/16 + 5/128 = 61/128"

Unteres Bild: 13/16 + 3/128 = 107/128"

Zum Überlegen
Beantworten Sie folgende Fragen:

a) Wie groß ist die Strichteilung auf dem Zoll-Hauptmaßstab?

b) Der Zoll-Nonius arbeitet mit einer Ablesegenauigkeit von 1/128". Welcher ungefähren mm-Genauigkeit entsprechen 1/128"?

c) Tragen Sie in Bild 1 die zwischen 1/2" und 1" fehlenden Zollabstände ein.
