Arbeitszylinder mit Endlagendämpfung: Lösungsvorschläge 14.04.2012, 06:56

Arbeitszylinder - Lösungsvorschlag, Vorschaubild

Lösungsvorschläge zu den Zeichenaufgaben aus »Zylinder mit Endlagendämpfung«.

Anzeige
Anzeige
  • (geändert: )

Arbeitszylinder Lösungsvorschläge

Bei Zylindern ohne Endlagendämpfung besteht die Gefahr, dass der Kolben in den Endlagen hart gegen den Zylinderkopf bzw. gegen den Zylinderboden fährt. Eine spezielle Endlagendämpfung verhindert dies.

Die Funktion eines endlagengedämpften Zylinders wurde im Beitrag »Hydraulische Antriebe (15): Arbeitszylinder mit Endlagenämpfung« erläutert.

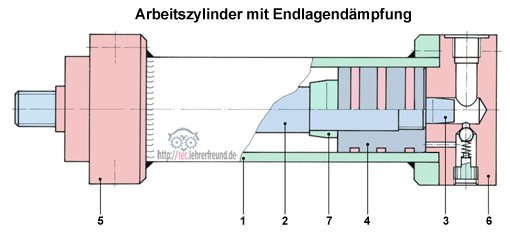

Die Bauteile des Zylinders sind:

1 = Zylinderrohr
2 = Kolbenstange
3 = Dämpfungskolben
4 = Kolben mit Dichtungsringen
5 = Zylinderkopf
6 = Zylinderboden
7 = Dämpfungsring

Aufgaben zum Zeichnen
Lösungsvorschläge

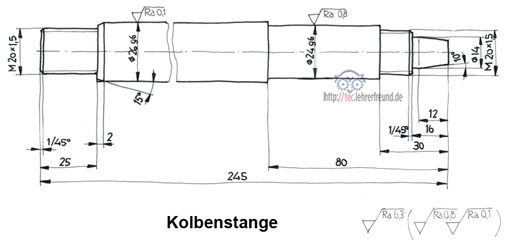

1. Position 2, Kolbenstange.
Fertigen Sie von der Kolbenstange eine Fertigungs-Freihandskizze an. Angaben dazu: Größter Kolbendurchmesser 26 mm, Gesamtlänge 245 mm. Der links aus dem Zylinder herausstehende Gewindeteil M 20 x 1,5 ist 25 mm lang. Messen Sie die restlichen Maße aus der Zeichnung heraus. Der linke Abschluss des Durchmessers 26 ist mit 15° auf 2 mm Länge angefast.
Der Außendurchmesser 26 und der Durchmesser, auf dem der Kolben sitzt, erhalten Passungskurzzeichen. Wählen Sie zwischen H7 und g6. Die Kolbenstange wird auf allen Flächen bearbeitet mit Ra 6,3, außer dem Durchmesser 26 und dem Durchmesser, auf dem der Kolben sitzt. ø26 erhält Ra 0,1, der Kolbendurchmesser Ra 0,8.

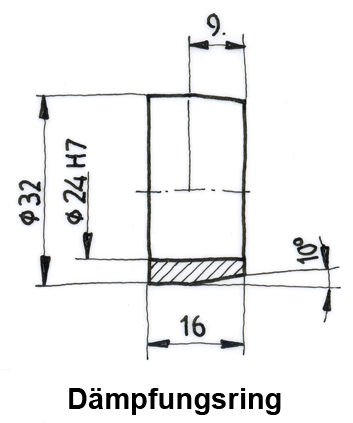

2. Dämpfungsring, Pos. 7: Skizzieren und bemaßen Sie das Teil ebenfalls freihand. Die Bohrung erhält eine Passung, die zusammen mit der Wellenpassung ein Spiel ergibt. Ohne Oberflächenzeichen.
