Passungen: Anwendung (2)
Hier finden Sie die Lösungen der Übungen aus »Passungen: Anwendung (1)«.
Diesen Beitrag weiterempfehlen
Zu diesem Beitrag
Eingetragen am 15.06.2009, 12:20 Uhr in Technologie | Technisches Zeichnen | Zeichnungen bemaßen | Zeichnungs-Normung | Kurs Technisches Zeichnen |
1293 x gelesen in 2012. Diesen Beitrag kommentieren.
Passungskurzzeichen in Einzelteilzeichnungen

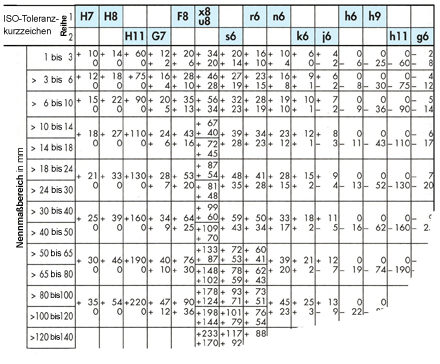

Für die Lösung der Aufgaben muss man eine Passungstabelle wie im Bild unten zur Verfügung haben. Man findet sie in einschlägigen Tabellenwerken.

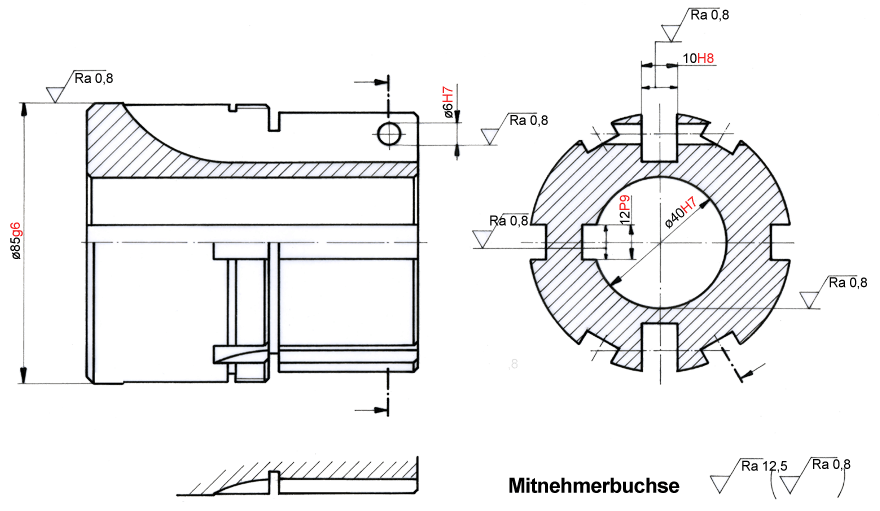

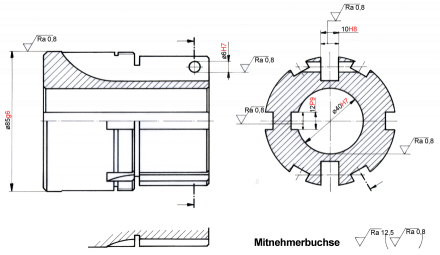

Mitnehmerbuchse
Aus der Vorgabe »Passungssystem Einheitsbohrung« folgt, dass automatisch alle Bohrungen und Innenmaße den Passungsbuchstaben H erhalten. Eine Ausnahme bildet die Passfedernut (12 P9): Passfedern liegt das »Passungssystem Einheitswelle« zugrunde, bei dem die Passfedern als Außenformen das Toleranzfeld h besitzen.

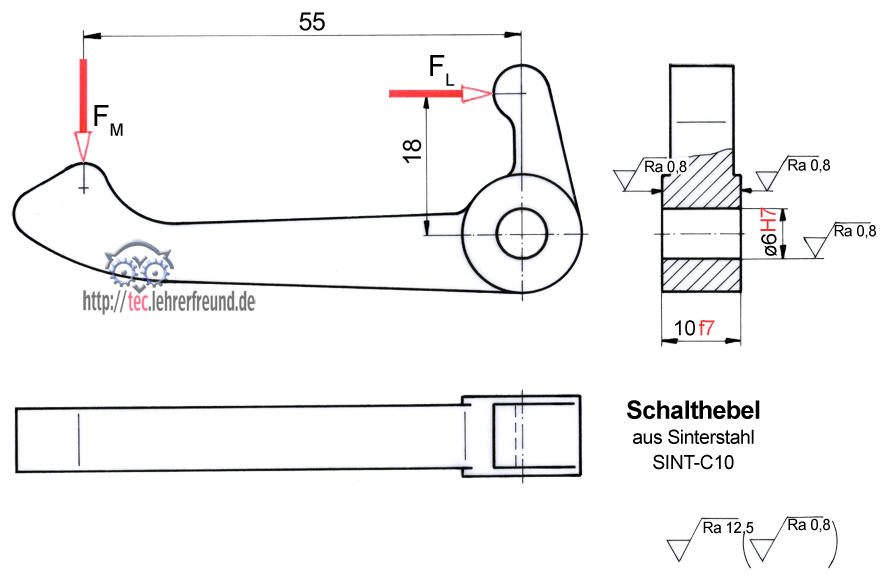

Schalthebel

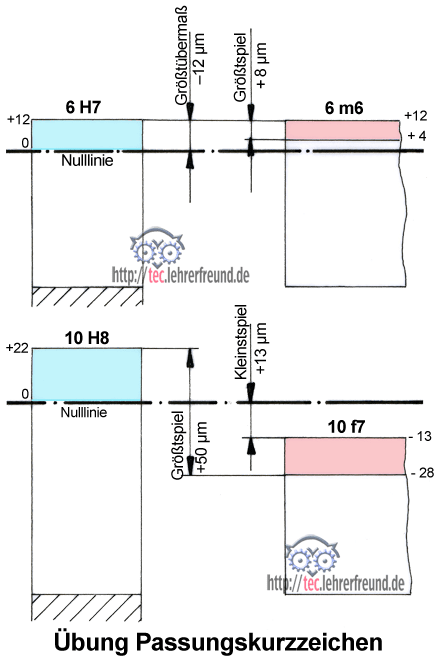

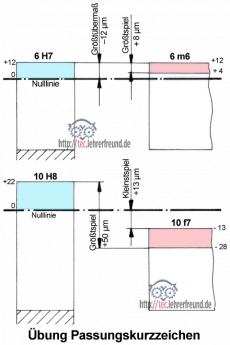

Nennmaß ø6: Der zugehörige Stift hat das Toleranzfeld m6. Daraus ergibt sich die folgende Situation:
ø6 H7 / m6
H7: 0 / + 12
m6: + 4 / + 12
Größtspiel +8 µm
Größtübermaß - 12µm
Daraus ergibt sich die folgende Situation:
10 H8 / f7
H8: 0 / + 22
f7: - 13 / - 28
Größtspiel +50 µm
Kleinstspiel +13 µm
Kräfte
Drehmoment-Gleichung: FM • l2 = FL • l1 –> FM = 450 N • 18 mm : 55 mm = 147,3 N
Die Aufgabenstellung
