Zahnräder zeichnen: Aufgaben

Aufgaben zur Zahnraddarstellung: Zeichnung eines Einzelrads und eines Stirnradpaars.

Diesen Beitrag weiterempfehlen

E-Mail-Tipp versenden

Zu diesem Beitrag

Eingetragen am 28.07.2008, 23:17 Uhr in Technisches Zeichnen | Themenschrank | Zahnräder |

6204 x gelesen in 2012. Diesen Beitrag kommentieren.

Lösen Sie folgende

Aufgaben zur Darstellung von Zahnrädern:

Anmerkung: Für beide Aufgaben ist ein Tabellenbuch erforderlich!

1. Berechnen und zeichnen Sie ein Stirn-Zahnrad nach folgenden Angaben im Maßstab 1:1 (Werkstoff 16 MnCr5):

Modul m = 4 mm; 19 Zähne. Zahnradbreite 20 mm; Bohrungsdurchmesser 30.
Die am Umfang liegenden Zahnkanten sowie die Bohrungskante sollen mit 1 x 45° gebrochen werden. Oberflächen: Rauhtiefen der Zahnflanken und der Bohrung 6,3 µm, Rest 25 µm.

Zeichnen Sie das Zahnrad in der Vorderansicht und in der Seitenansicht im Schnitt. Bemaßen Sie das Rad.


2. Im Bild sind im Entwurf unvollständig zwei Wellen dargestellt, die über zwei Zahnräder miteinander kämmen. Das Zahnrad der oberen Welle (Antriebswelle aus C 20) ist in einem Stück mit der Welle gefertigt. Zahnradgrößen: Modul m = 2 mm, Zähnezahl z1 = 19. Das Abtriebsrad sitzt auf der unteren Welle (aus St 60), wo es mit einer Nutmutter M 30 x 1,5 - DIN 1804 axial festgezogen wird. (Falls die Mutter in Ihrem Tabellenbuch nicht aufgeführt ist: Außendurchmesser 50 mm, Breite 10 mm). Gegen Verdrehung auf der Welle ist das Zahnrad mit einer Passfeder, Form A, gesichert. Das Abtriebsrad aus 31 CrMo 12 hat 27 Zähne und ist 20 mm breit.

Alle anderen Angaben entnehmen Sie bitte der Entwurfszeichnung; Maße aus den 1:1 gezeichneten Teilen herausmessen. Wo der Vermerk »F« steht: Fase 1x45°. Auch die Zahnräder sollen am Kopfdurchmesser leicht angefast werden. Denken Sie bitte daran, dass die Passfederquerschnitte von den Wellendurchmessern abhängig sind.

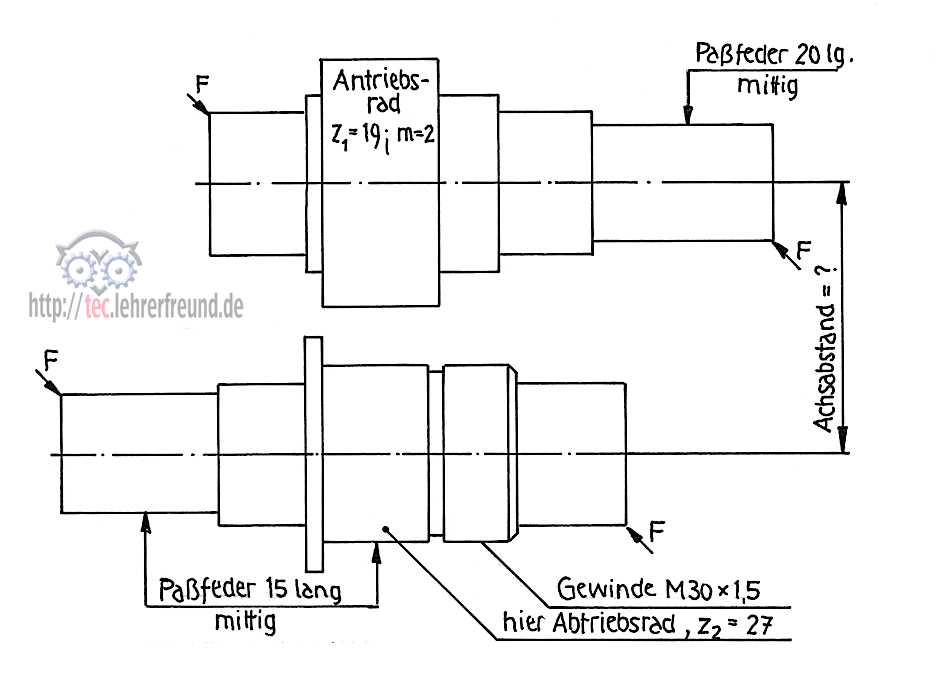

Aufgabe: Entwurfzeichnung mit zwei unvollständig gezeichneten Wellen (ohne Zahnräder)

a) Berechnen Sie die beiden Verzahnungen. Hilfe: Beitrag »Zahnradberechnung«.
b) Zeichnen Sie die Gruppe und geben Sie als einziges Maß den Achsabstand an.
c) Erstellen Sie eine Stückliste mit den fünf Bauteilen: Antriebswelle, Abtriebsrad, Welle, Nutmutter, Passfeder.

Lösungen (nur Zeichenaufgaben)

Aufgabe 1:

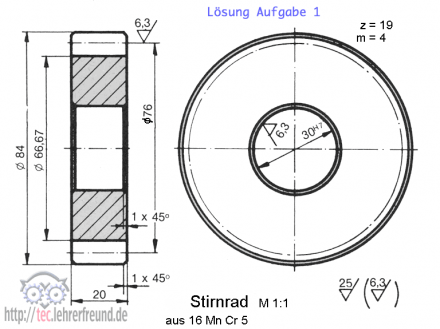

Lösung Aufgabe 1: Berechnung und Zeichnung eines Sitrnzahnrads

Bei den Dreieckssymbolen handelt es sich um Oberflächenangaben.

Aufgabe 2:

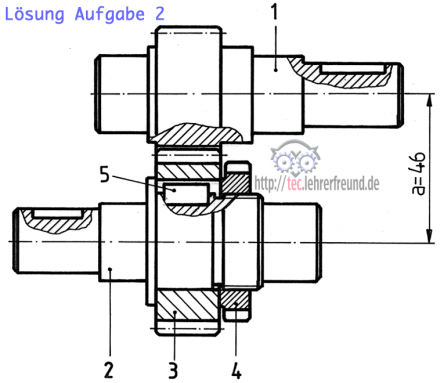

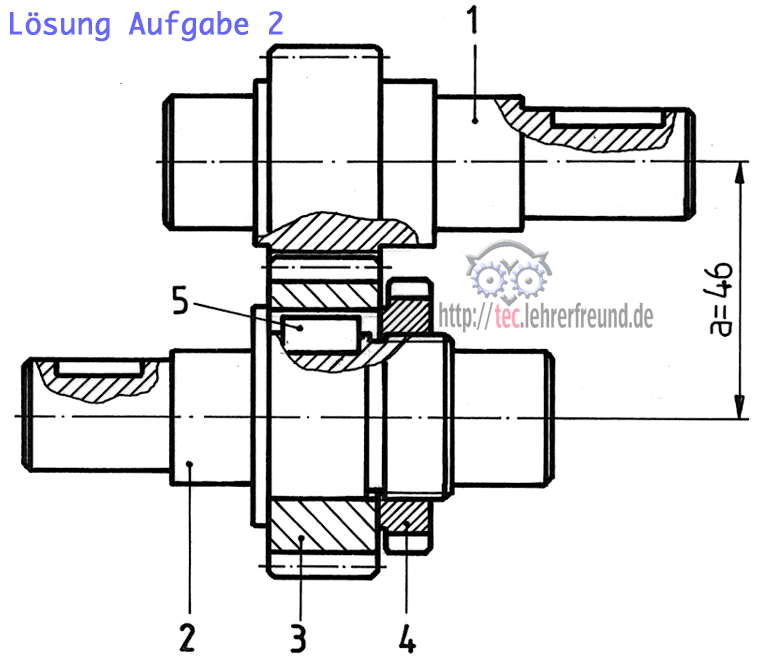

BLösung Aufgabe 2: Vervollständigung der Entwurfszeichnung
