Federn (2) 27.08.2008, 18:04

Feder (Ausschnitt)

Wir zeichnen eine Druckfeder mit Federkennlinie.

Anzeige
Anzeige
  • (geändert: )

Übung zur Darstellung eine Druckfeder

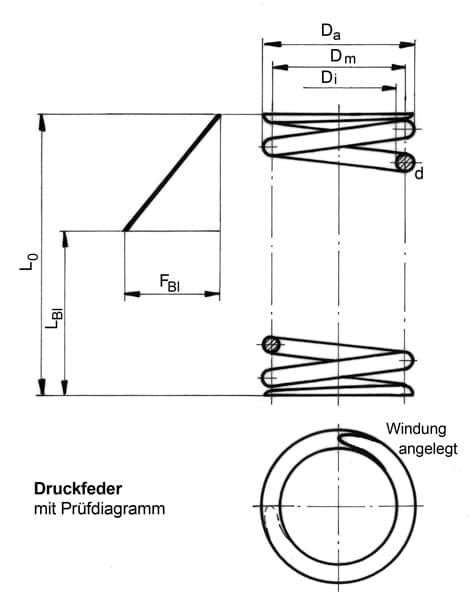

Vollständig gezeichnet wird eine Druckfeder, wie unten dargestellt. Es werden die beiden Federenden mit nur einigen wenigen Windungen gezeichnet. Der Platz dazwischen bleibt frei. Mittellinien verbinden die Windungen.
Damit eine eingebaute Druckfeder nicht unter einseitigem Druck steht, werden die auslaufenden Windungen »angelegt«; dies geschieht bei kleineren Drahtstärken dadurch, dass man den Draht beim Flachschleifen zum Glühen bringt.

Zur Einzelteilzeichnung wurde hier auch ein Prüfdiagramm gezeichnet. Es stellt die proportional verlaufende Federkennlinie dar, die Aufschluss gibt über den Zusammenhang zwischen Federweg und Federkraft. Die verwendeten Kurzzeichen haben folgende Bedeutung:
Da = Außendurchmesser
Di = Innendurchmesser
Dm = mittlerer Windungsdurchmesser
L0 = Länge der unbelasteten Feder
LBl = Blocklänge, d. h. alle Windungen liegen aneinander an
FBl = Federkraft bei Blocklänge


Aufgabe

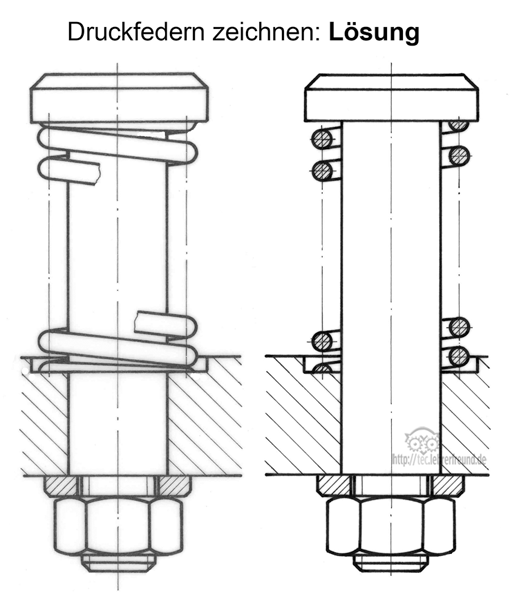

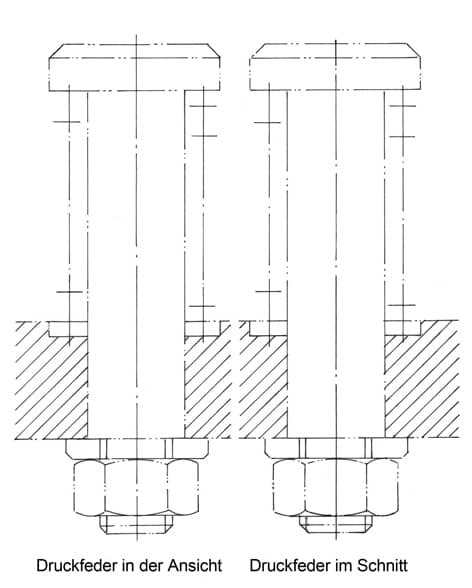

Zu den beiden Federbolzen sollen Druckfedern gezeichnet werden:
Links in der Ansicht von außen, rechts Feder im Schnitt.

Ein Vorschlag für die Zeichnungsmaße:
Bolzendurchmesser 24 mm
Einspannlänge 62 mm
Mittlerer Federdurchmesser 32 mm
Federdraht ø 4 mm.

Anzahl der federnden Windungen: 8; je Ende eine Windung angebogen und auf D/4 abgeschliffen.

(In der dünn vorgezeichneten Skizze sind die Windungsmitten angegeben).




  •
Anzeige

Kommentare

5

Zum Artikel "Federn (2)".

  • #1

    Guten Tag,

    Nun hab auch ich das Problem erkannt. Vielen Dank für die schnelle Korrektur. Nun kann ich meine Zeichnung noch entsprechend anpassen, bevor ich diese abgebe.

    MfG

    R. Joseph

    schrieb R. Joseph am

  • #2

    Hallo Federfreunde,

    es war schon nicht ganz sauber mit der Schnittzeichnung. Ab heute sollte es nichts mehr zu schimpfen geben.

    Gruß
    tec.LEHRERFREUND

    schrieb tec.LEHRERFREUND am

  • #3

    Guten Tag,

    Die Ansicht im Halbschnitt stimmt mit der ungeschnittenen Ansicht nur überein, wenn die ungeschnittene Ansicht um 180° um die Symmetrieachse (= Vertikal/Hochachse) gedreht wird.

    (Der Halbschnitt ist “von hinten” gezeichnet)

    schrieb Hristoff Kowalski am

  • #4

    Guten Tag Herr Kellermann

    Ich nehme an, Sie meinen die Federn bei der Lösung. Wie kommen Sie darauf, dass eine dieser Federn gespiegelt sein muss? Dies kann ich nicht nachvollziehen. Es kann gut sein, dass Sie recht haben, aber könnten Sie mir dies erklären? =)

    Mit freundlichen Grüssen

    R. Joseph

    schrieb R. Joseph am

  • #5

    Sehr geehrte Damen und Herren,

    beim Betrachten der Lösung ist mir ein Fehler aufgefallen.
    Eine der beiden Federn müsste gespiegelt werden damit die Darstellung richtig ist.
    Ich bitte darum diese Annahme in der Zeichnung zu prüfen und ggf. zu ändern.

    Mit freundlichem Gruß

    A. Kellermann

    schrieb A.Kellermann am
