Lattenrost: Aufgabenvorschläge 12.12.2009, 15:21

Lattenrost Aufgaben, Vorschaubild

Was kann man mit einem Lattenrost im N+T-Unterricht anfangen? Er gibt einiges her: Geometrieaufgaben, Kräfteaufgaben, Bemaßungsübungen, Berechnung von gestreckten Längen.

Anzeige
Anzeige
  • (geändert: )

Anregungen für Arbeitsblätter

Die folgenden Aufgabenvorschläge beziehen sich auf den Beitrag »Lattenrost verstellen«, wo Sie Beschreibungen und Zeichnungen zur Funktionsweise eines Lattenrosts mit Höhenverstellung finden.

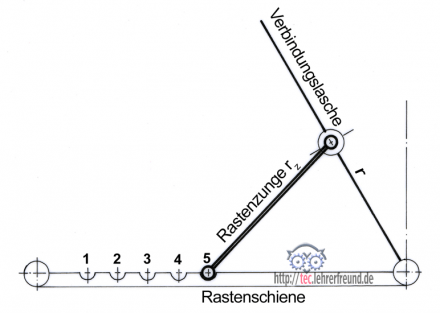

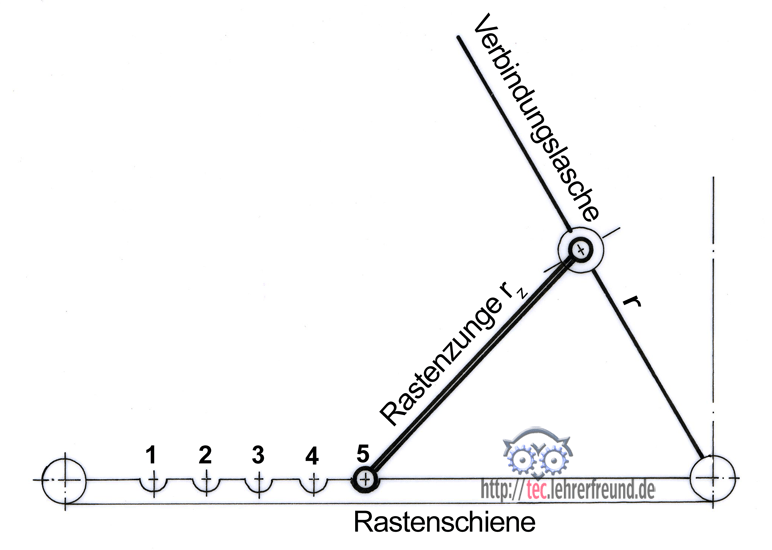

1. Geometrieaufgabe

Ermitteln Sie zeichnerisch die Stellung der Verbindungslasche, wenn die Rastenzunge in die Rastennute 1 gebracht wird.



Geometrieaufgabe

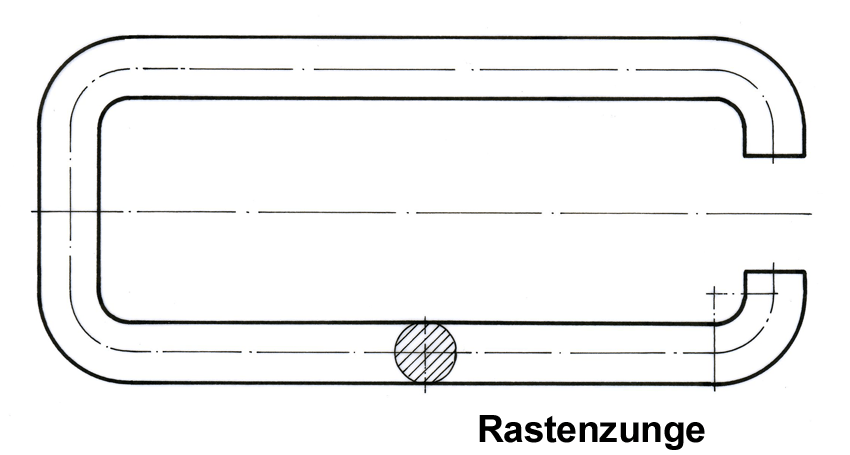

2. Rastenzunge bemaßen:

Bemaßen Sie die Rastenzunge. Angaben dazu: Rundstahl, Durchmesser 5 mm. Gesamtlänge außen 74,14 mm. Gesamtbreite außen 29 mm. Radien innen 2 mm. Die rechte Öffnung ist 10 mm breit.






























Rastenzunge



3. Länge der Rastenzunge:



Auf welche Länge muss der Rundstahl vor dem Biegen abgesägt werden? Berechnen Sie seine gestreckte Länge.

Gestreckte Länge

4. Kräftezerlegung

Die Rastenzunge übt auf die Nute 3 eine Druckkraft F = 50 N aus. Zerlegen Sie diese Kraft in eine waagrechte Komponente FH und in eine senkrechte Komponente FV.


Lösungen

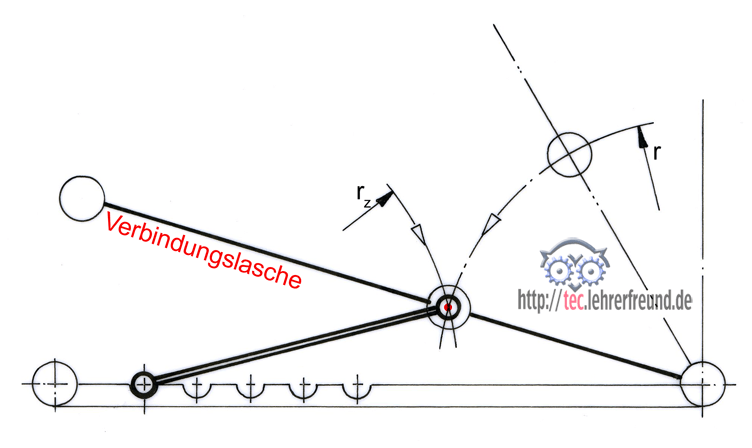

1. Beim Zurückklappen beschreibt der Einhängepunkt der Zunge an der Verbindungslasche den Radius r. Die Rastenzunge beschreibt von Nute 1 aus den Radius rz (= Länge der Rastenzunge). Die neue Stellung der Kopfklappe mit Verbindungslasche geht durch den Schnittpunkt von r und rz.

Geometrieaufgabe Loesung

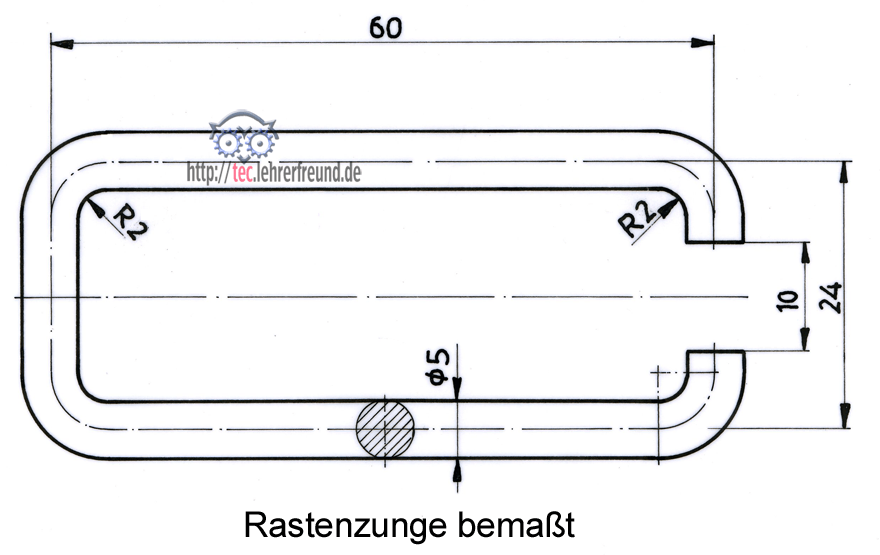

2. Bemaßen

Bemaßungsaufgabe Loesung

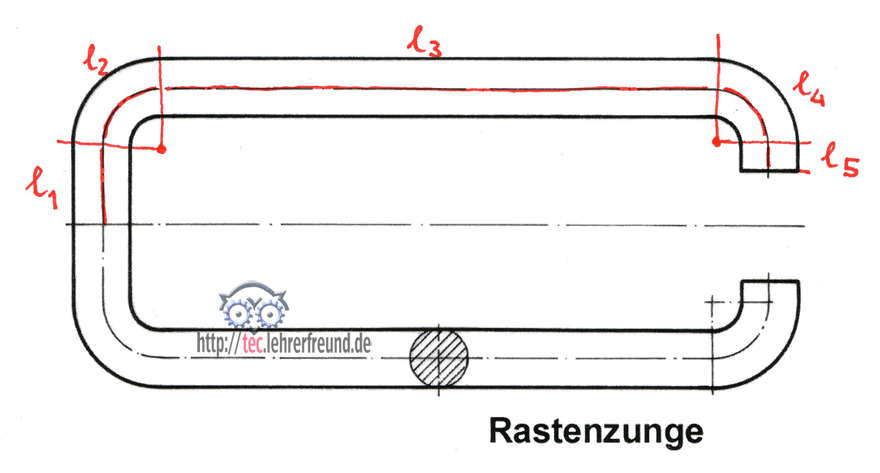

 3. Gestreckte Länge

Beachten: Die gestreckte Länge berechnet man mit der neutralen Faser ( = strichpunktierte Mitte). Zuvor unterteilt man das Teil in leicht zu berechnende Abschnitte l1, l2 usw.
l2 und l4 sind Viertelkreise.

lges = 2 x (l1 + l2 + l3 + l4 + l5 ) =
      = 2 x (7,5 mm + 9 mm x 3,14 : 4 + 51 mm + 9 mm x 3,14 : 4 + 2,5 mm)

lges  = 150,28 mm

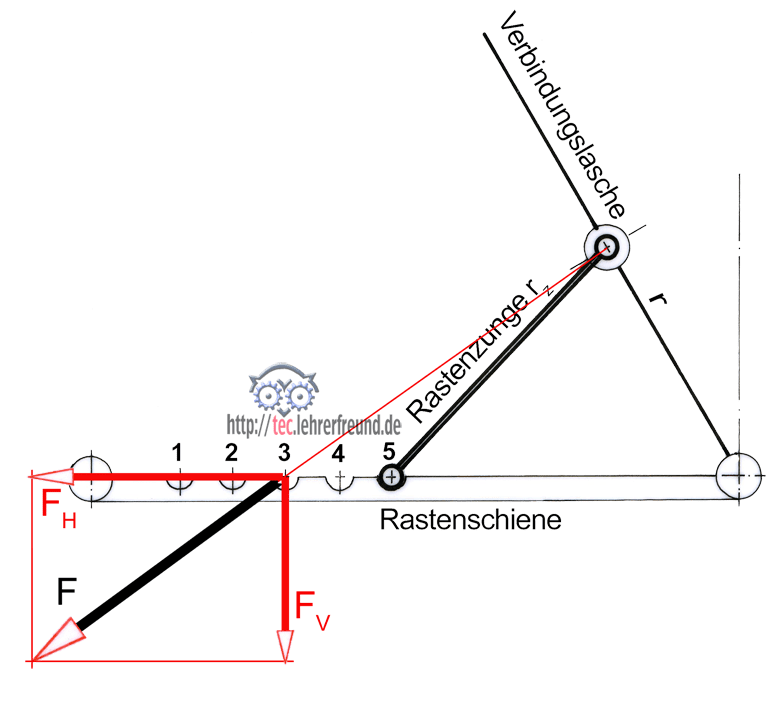

4. Kräftezerlegung

Die Kraft F = 50 N liegt auf der Verbindungslinie Zungeneinhängpunkt – Nute 3.

Kräfte herausgemessen: FH = 41 N;   FV = 29 N

Kräfte zerlegen Lösung

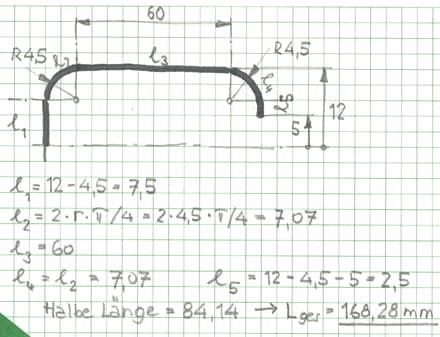

Ergänzung

zu Kommentar Mitja

gestreckte_Laenge

Berichtigung: Das mit 60 angegebenen Maß ist richtig 51 mm. Damit verändert sich die Gesamtlänge Lges auf 150,28 mm.

Anzeige

Kommentare

6

Zum Artikel "Lattenrost: Aufgabenvorschläge".

  • #1

    Hallo Frschl,

    doch, das fällt uns jetzt auch auf; vielen Dank für Ihren Hinweis. Da wurde irrtümlich der Abstand 60 an der falschen Stelle platziert. Wir stellen das demnächst richtig.

    Gruß
    tec.LF

    schrieb tecLEHRERFREUND am

  • #2

    Fällt denn niemandem auf, dass das Ergebnis mit 168,28 falsch ist? Ergebnis ist 150.28. Von den 24 mm Länge müssen doch ebenfalls die 9 mm für den Mittendurchmesser abgezogen werden, oder bin ich jetzt total verpeilt??

    Gruß
    frschl

    schrieb frschl am

  • #3

    Hallo Steffen,

    vielen Dank; Sie haben Recht, aber der Fehler hat sich im Text unter »2. Rastenzunge bemaßen« eingeschlichen. Dort muss als Gesamtlänge außen das Maß 74,14 mm stehen (nicht 65).

    Gruß
    tec.LEHRERFREUND

    schrieb tecLEHRERFREUND am

  • #4

    ich verstehe nicht, weshalb l3=60 mm ist. Muss nicht noch jeweils links und rechts der Radius von 4,5 mm abgezogen werden?

    Gruß
      Steffen

    schrieb steffen am

  • #5

    Hallo Mitja,

    vielen Dank für den Kommentar.
    Das Problem wird wohl gewesen sein, dass da noch ein Rechenfehler drin war. Wir haben unter »Ergänzung zu Kommentar Mitja« eine Skizze mit Maßen angehängt, die Ihnen das Rechnen vielleicht etwas erleichtert.

    Gruß
    tec.LEHRERFREUND

    schrieb tec.LEHRERFREUND am

  • #6

    Die Aufgabe mit der gestreckten Länge war für mich als Lehrling zu schwer, es haben angaben gefehlt die das berechnen erleichter. Wie z.B. L5 es stehen zu wenig angaben um das maß herauszufinden…... bitte erstellen teile die besser bemaßt sind um es uns lehrlingen leichter zu machen

    schrieb mitja bergmann am
