Räumlicher Weihnachtsstern: Wie ist er aufgebaut?

Gespräch beim Einpacken eines Weihnachtssterns.

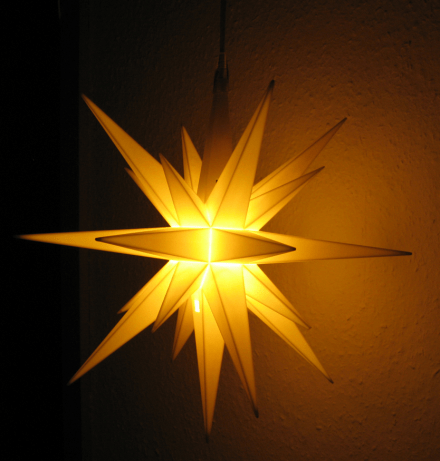

Kaspar, Melchior und Balthasar räumen die Weihnachtssachen auf. Darunter ist ein prächtiger Stern mit vielen Strahlen.

Kaspar: Wie sie den Stern wohl gemacht haben?
Melchior: Sie haben Sternstachel gebastelt und sie am dicken Ende zusammengeleimt.

Weihnachtsstern_Foto

Balthasar: Du meinst die Sternstrahlen! Zusammengeleimt? Ganz so einfach wird es dann doch nicht gewesen sein. Ich habe gerade gezählt: Unser Stern hat immerhin 26 Strahlen.

C: Die Strahlen sind Pyramiden mit quadratischer Grundfläche.

M: Nicht alle! Ein paar davon, acht, haben eine dreieckige Grundfläche.

B: Dieser Stern artet mir zu einem mathematischen Problem aus.

C: Sagen wir, zu einem geometrischen.

M. Warum?

C: Weil die Strahlen in der Mitte des Sterns auf einen Würfel stoßen, genauer gesagt, auf einen speziellen Würfel. Würden die Strahlen auf einen normalen Würfel stoßen, dann hätten nur 6 davon Platz.

B: Das ist mir zu hoch. Könnt Ihr mir nicht so einen Würfel skizzieren? Caspar, du bist unser Zeichner: Hier hast du ein Blatt Papier und einen Bleistift.

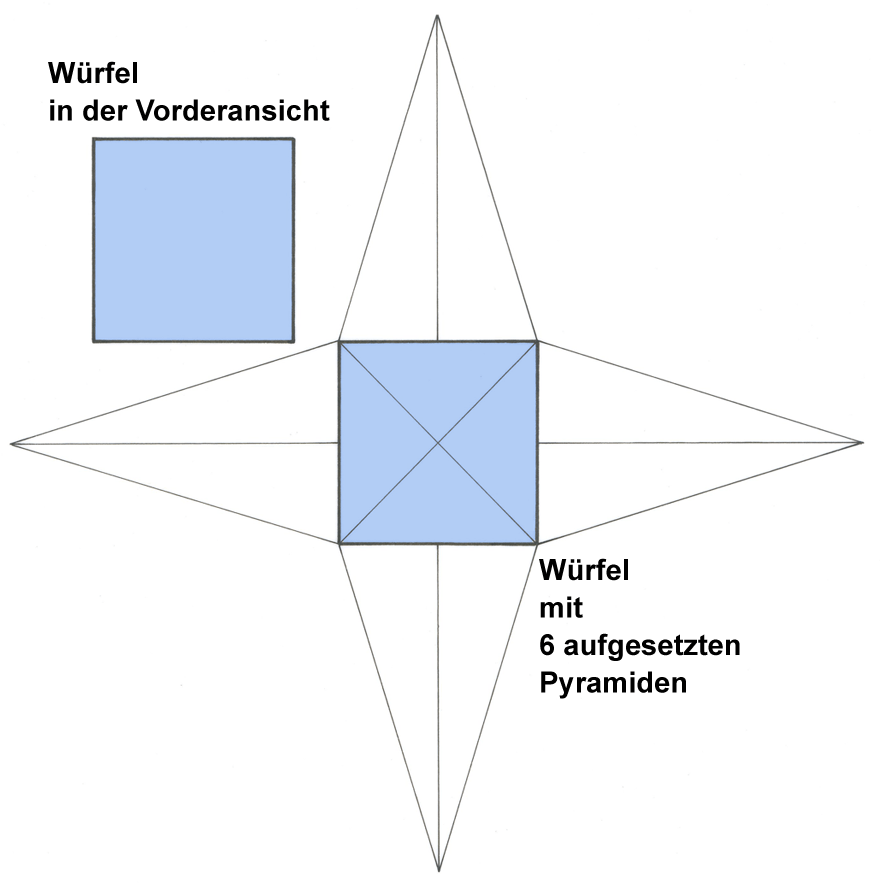

C (zeichnet): Dies wäre ein Würfel. Ihr könnt auch Sechsflächner oder Hexaeder dazu sagen.

Sechsflaecherstern


M: In der Vorderansicht ...

C: Richtig! Es könnte aber auch die Seitenansicht oder die Draufsicht sein. Beim Würfel haben alle drei Ansichten dieselbe Form. Auf jeder der 6 Flächen sitzt ein Sternstrahl; der unten liegende Strahl ist verdeckt.

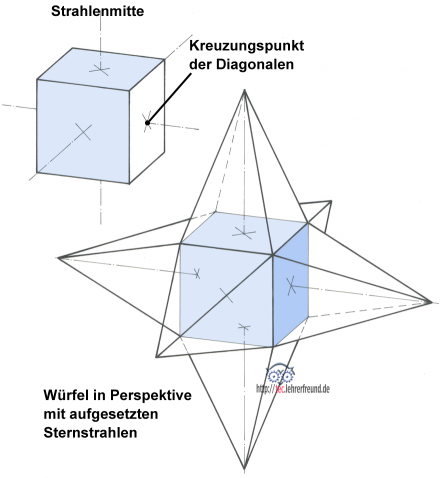

B: Zeichne das doch mal perspektivisch!


Sechsflaecher

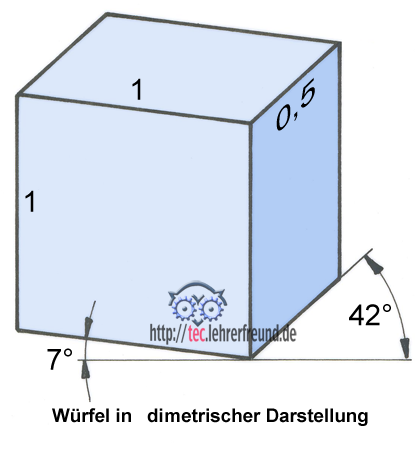

C: Wenn du meinst. Oben ist der Würfel, in dimetrischer Darstellung, falls du´s genau wissen willst. Seine Seiten stehen nach Norm im Verhältnis 1 : 1: 0,5. Für die Strahlenlängsachsen benötigen wir die Flächenmitten. Sie liegen im Kreuzungspunkt ihrer Diagonalen.
Und jetzt, Balthasar, wie machen wir weiter?

B: Wir müssen ja 26 Sternstrahlen unterbringen. Dafür brauchen wir auf dem Würfel 26 Flächen.

M: Wie wär´s, wenn wir die Kanten des 6-Flächen-Würfels abschrägen würden?

C: Meinst du, so?

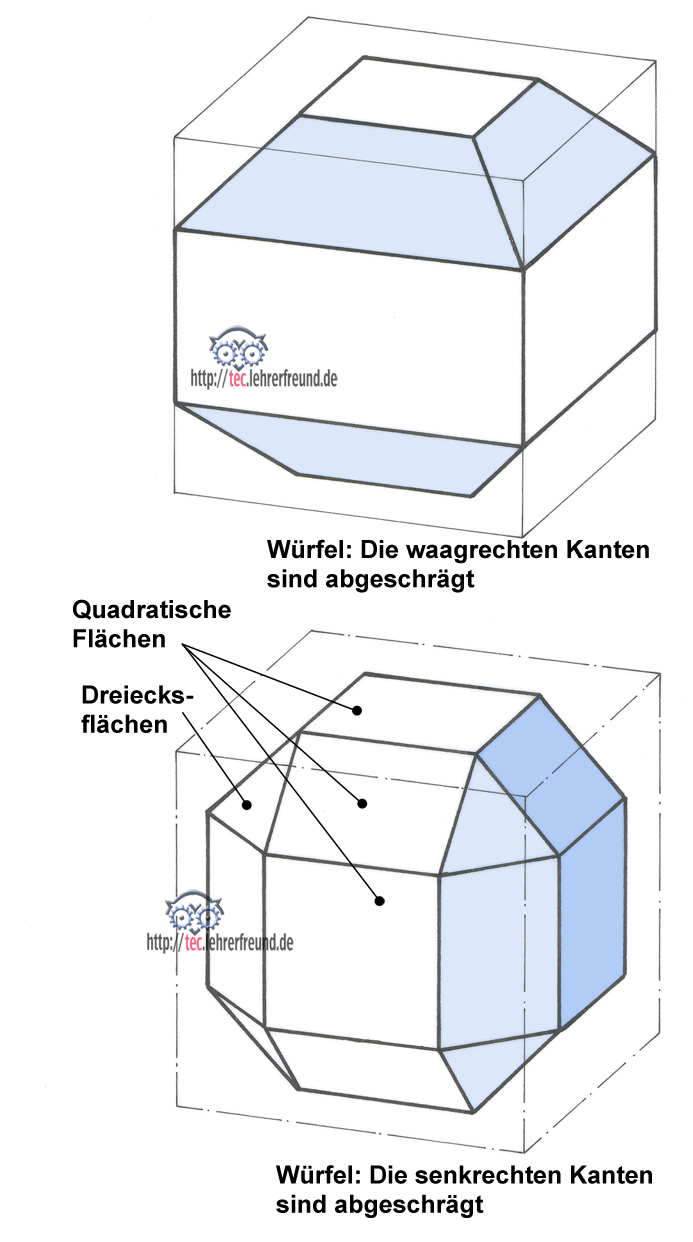

Ich habe die waagrechten Kanten so abgeschrägt, dass oben und unten quadratische Flächen übrig bleiben. Alle anderen Flächen besitzen eine Rechteck- oder Trapezform.

Wuerfel_abgeschraegt

M: 12 Rechtecke sind es; wir brauchen aber 26. Wenn nicht alle Flächen quadratisch sind, müssen auch die senkrechten Kanten abgeschrägt werden.

C: Damit nähert sich unser »spezieller« Würfel einer Kugel an. Das Ebenfeilen der 8 Dreiecksflächen ist der letzte Arbeitsgang.

26_Flaecher
