Seifenspender-Pumpe 11.06.2008, 17:47

Seifenspenderpumpe - technische Zeichnung (Ausschnitt)

Die Seifenspenderpumpe ist interessant, weil sie im Prinzip wie der Sprühkopf aufgebaut ist, aber einige Unterschiede dazu aufweist.

Anzeige
Anzeige
  • (geändert: )

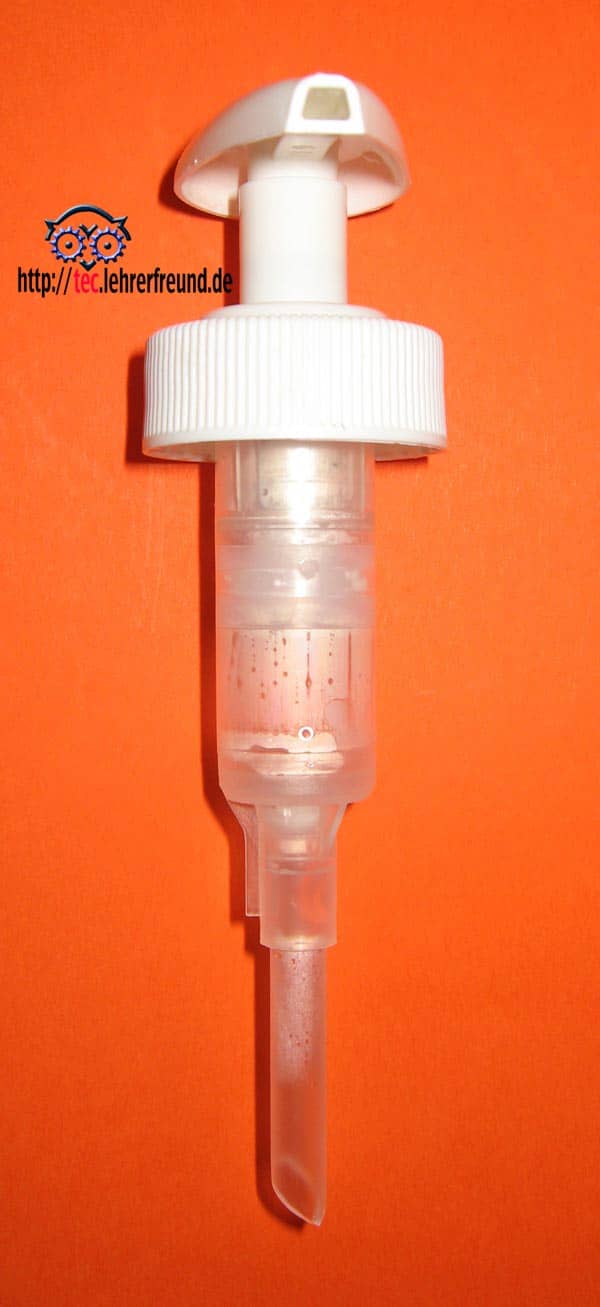

Seifenspenderpumpe (Foto)

Darauf muss man erst einmal kommen!

Pumpe II: Seifenspender


Der hier betrachteten Seifenspenderpumpe gilt unser Interesse, weil sie, obwohl im Prinzip wie der Sprühkopf aufgebaut, zwei interessante Unterschiede aufweist:
  1. Als Rückschlagventil dient eine Glaskugel,
  2. Der Pumpenmechanismus und das Druckrohr bilden eine zusammengehörige Baugruppe.

(Die Aufgabe eines Rückschlagventils: ein Medium in einer Richtung durchlassen, in der anderen dagegen nicht).


Wie funktioniert der Spender?

Wir verweisen auf das unter »Pumpe I: Sprühpumpe« Besprochene.

In der linken Skizze steht der Hauptkolben oben und der untere Zylinderraum ist mit Flüssigseife gefüllt.

Studieren Sie die Schemaskizzen und schreiben Sie auf, was in den Phasen I., II. und III. geschieht.

Zeichnen Sie in Farbe den jeweiligen Weg der Flüssigseife ein.

I. .................................

II. ................................

III. ...............................

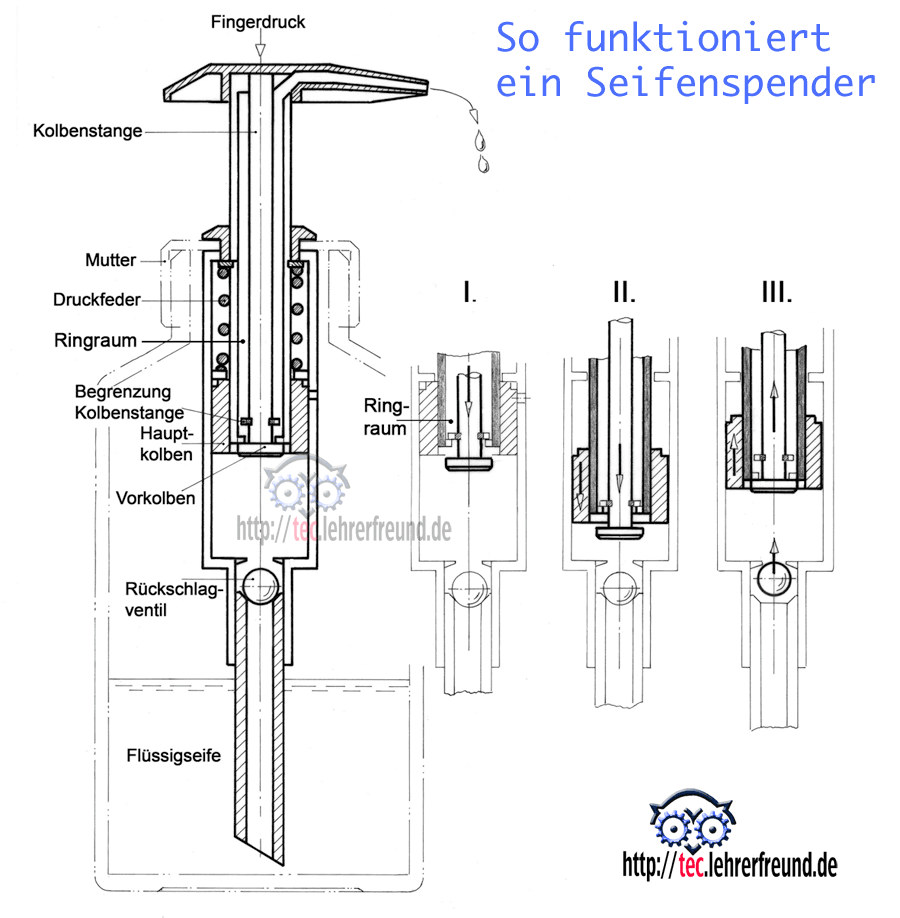

Seifenspender, Zeichnung (beschriftet)

Lösung

I. Druck auf den Spenderkopf: Der Vorkolben geht nach unten und öffnet den Ringraum zwischen Kolbenstange und Druckhülse.

II. Der Vorkolben ist am Anschlag; jetzt geht auch der Hauptkolben nach unten. Die Flüssigseife wird in den Ringraum gedrückt und verlässt den Spendermund.

III. Wird der Spender nicht mehr gedrückt, schließt der Vorkolben den Ringraum. Die Feder drückt den Hauptkolben nach oben; ein Vakuum entsteht, das die Seife ansaugt. Die Kugel des Rückschlagventils wird von der nachströmenden Seife angehoben; sie füllt den unteren Zylinderraum.

Anzeige

Kommentare

2

Zum Artikel "Seifenspender-Pumpe".

  • #1

    Mein Seifenspender schließt mit einem Pfropfen, in dem der Pumpmechanismus eingebaut ist. Der Pfropfen geht innerhalb von 10 Minuten hoch und der Spender steht immer offen.
    Wo ist hier das Problem, und wie kann ich es lösen?
    Vielen Dank im Voraus!

    schrieb Iren am

  • #2

    Hallo ich habe eine Frage zu Ihrem Beitrag, wo es um die Seifenspender sprühköpfe geht.
    Mein Seifenspender pumpt die Seife zwar hoch , aber der Seifenspender Kopf geht nicht automatisch hoch sondern klemmt. Ich muss ihn dann immer hoch ziehen um wieder drücken zu können. Was kann man da machen?

    schrieb Sledak am
