Oberflächensymbole (2)
Wie man Oberflächensymbole richtig setzt. Wir üben das Thema an einem konkreten Bauteil.
Diesen Beitrag weiterempfehlen
Zu diesem Beitrag
Eingetragen am 05.05.2009, 10:41 Uhr in Technisches Zeichnen | Zeichnungen bemaßen | Zeichnungs-Normung | Kurs Technisches Zeichnen |
535 x gelesen in 2012. Diesen Beitrag kommentieren.
Technisches Zeichnen
Übung zu Oberflächensymbole

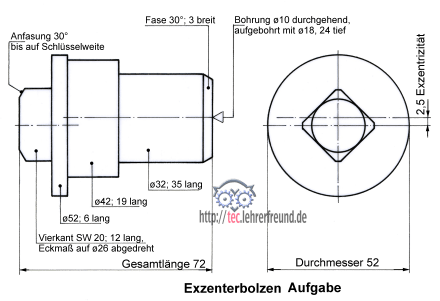

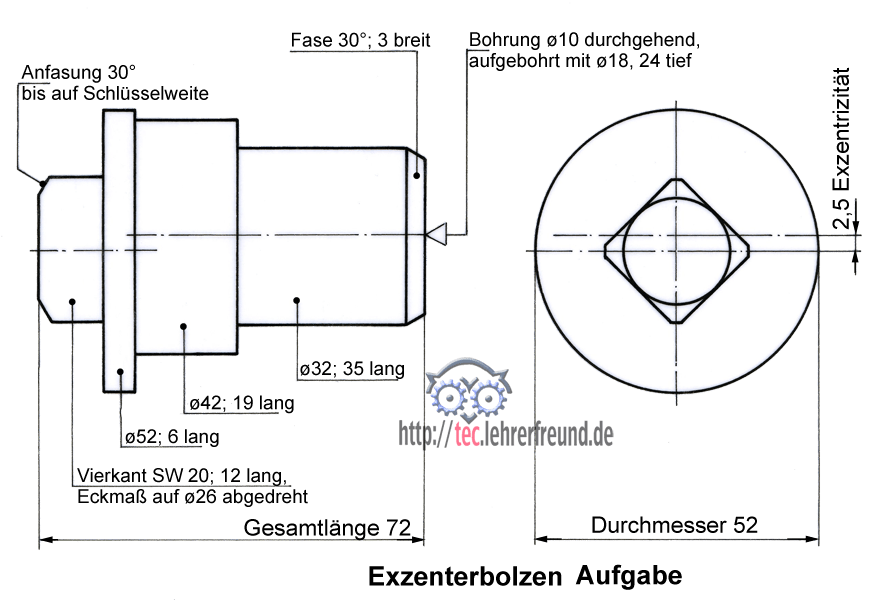

1. Zeichnen Sie den hier im Entwurf dargestellten und als Textaufgabe konzipierten Exzenterbolzen in zwei Ansichten.
2. Bemaßen Sie den Exzenterbolzen (mit 17 Maßen ist er vollständig bemaßt)
3. Setzen Sie Oberflächensymbole nach folgenden Angaben:
- alle Oberflächen Ra 12,5, außer
- ø 42: Ra 3,2
- ø 32: Ra 3,2
- ø 52, rechte Stirnfläche: Ra 6,3

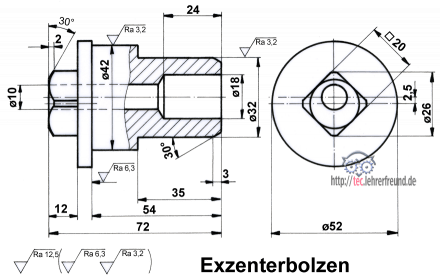

Lösung
