Oberflächensymbole (2) 05.05.2009, 10:41

Oberflächensymbole Ausschnitt, Vorschaubild

Wie man Oberflächensymbole richtig setzt. Wir üben das Thema an einem konkreten Bauteil.

Anzeige
  • (geändert: )

Technisches Zeichnen

Übung zu Oberflächensymbole

1. Zeichnen Sie den hier im Entwurf dargestellten und als Textaufgabe konzipierten Exzenterbolzen in zwei Ansichten.

2. Bemaßen Sie den Exzenterbolzen (mit 17 Maßen ist er vollständig bemaßt)

3. Setzen Sie Oberflächensymbole nach folgenden Angaben:
- alle Oberflächen Ra 12,5, außer
   - ø 42: Ra 3,2
   - ø 32: Ra 3,2
   - ø 52, rechte Stirnfläche: Ra 6,3

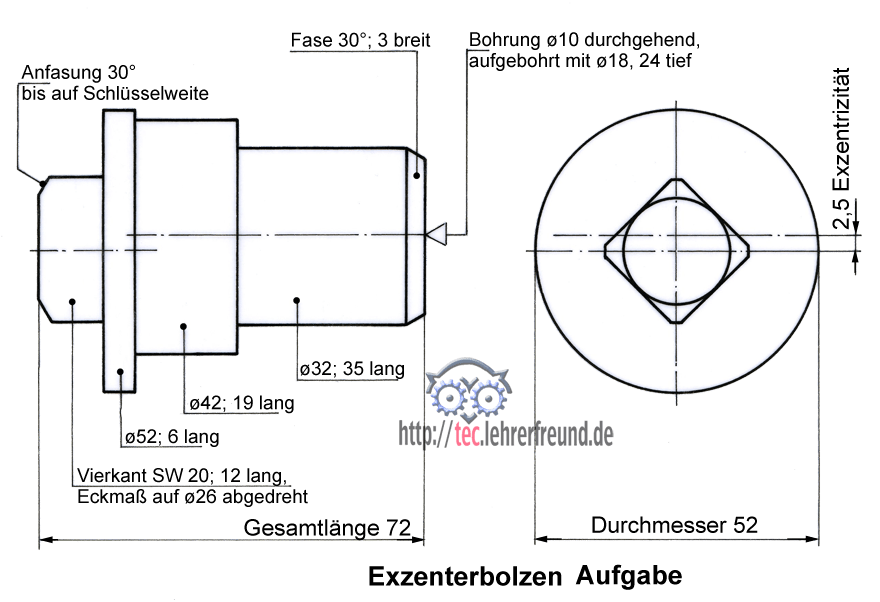

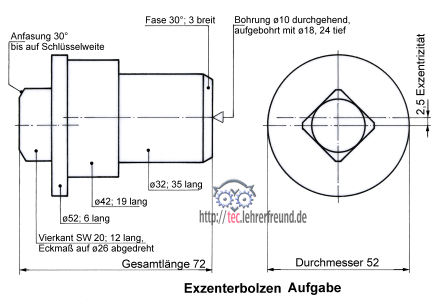

Aufgabe Exzenterbolzen

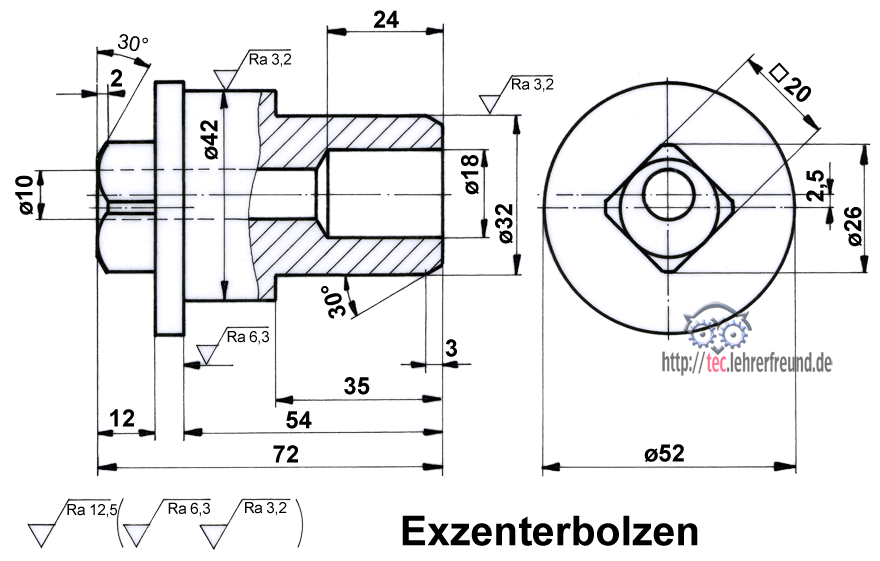

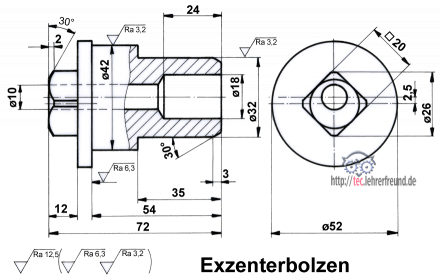

Lösung

Loesung_Exzenterbolzen

 Regeln für Oberflächensymbole
