Eine Zeichenaufgabe, die mehr in sich hat als man ihr zutraut: Sechskant, Gewinde, Halbschnitt.

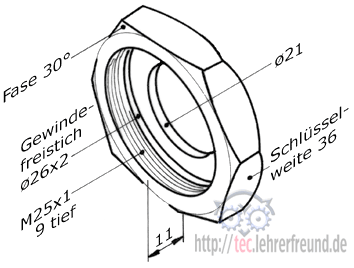

Aufgabe: Zeichnen Sie von der in Perspektive gegebenen Kopfmutter zwei Ansichten:
- Vorderansicht und
- Seitenansicht im Halbschnitt.
Bemaßen Sie das Teil.

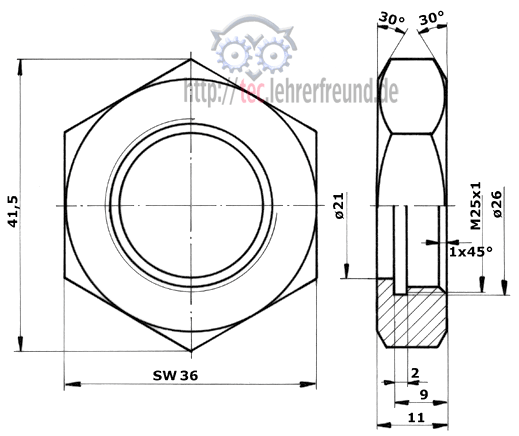

Lösung
Es ist üblich, Teile in der Bearbeitungslage darzustellen. Die Kopfmutter wird auf einer Drehmaschine bearbeitet, deren Drehachse waagrecht liegt.
Hy,LEHRERFREUND
Rechnen brauch man da nicht!!!, dafür gibt es Tabellenbücher.
(2kant,4kant,6kant,8kant)steht alles drin.
Bei einem Gewinde gibt man auch nicht unbedingt den zu bohrenden Durchmesser an!
Aber wenn man es angibt schadet es ja auch nicht ^^
Trägt ja zur Produktivität bei .
Gruß Sascha
schrieb Sascha am
Ihre Web-Seite ist mit den technischen Darstellungen
:-) sehr wertvoll.
Jana (Ing.Maschinenbau)
schrieb kvietok am
Hallo Sascha,
... und woher weiß dann der Arbeitsvorbereiter oder der Dreher ohne eigene Rechnerei (was nicht deren Geschäft ist), welcher Durchmesser vorgedreht werden muss?
Gruß
tec.LEHRERFREUND
schrieb tec.LEHRERFREUND am
Das maß 41,5 ist überflüssig.
SW 36 langt aus
schrieb Sascha am
