Eine Zeichenaufgabe, die mehr in sich hat als man ihr zutraut: Sechskant, Gewinde, Halbschnitt.
Diesen Beitrag weiterempfehlen
Zu diesem Beitrag
Eingetragen am 17.05.2008, 15:12 Uhr in Naturwissenschaft und Technik | Technisches Zeichnen | Themenschrank | Fahrrad |
4 x kommentiert, 1285 x gelesen in 2012. Diesen Beitrag kommentieren.

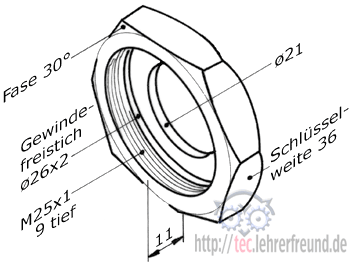

Aufgabe: Zeichnen Sie von der in Perspektive gegebenen Kopfmutter zwei Ansichten:
- Vorderansicht und
- Seitenansicht im Halbschnitt.
Bemaßen Sie das Teil.

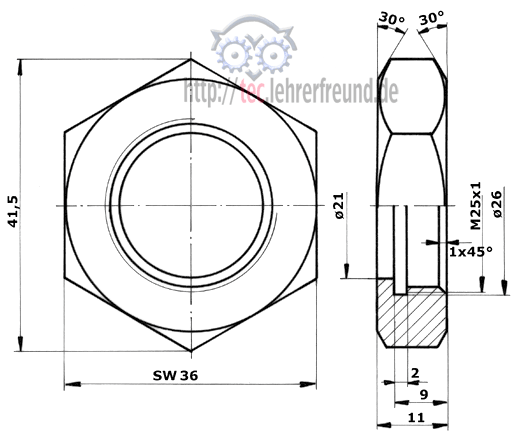

Lösung
Es ist üblich, Teile in der Bearbeitungslage darzustellen. Die Kopfmutter wird auf einer Drehmaschine bearbeitet, deren Drehachse waagrecht liegt.
Zu diesem Beitrag
Eingetragen am 17.05.2008, 15:12 Uhr in Naturwissenschaft und Technik | Technisches Zeichnen | Themenschrank | Fahrrad |
4 x kommentiert, 1285 x gelesen in 2012. Diesen Beitrag kommentieren.
- Hebelgesetz und Drehmoment (33156)
- Riementrieb Berechnung (19084)
- Fahrrad Fachausdrücke: Bauteile, Rahmen und Lenkervorbau (16799)
- Wälzlager (15863)
4 Kommentare von Lehrerfreund/innen
Das maß 41,5 ist überflüssig.
SW 36 langt aus
Hallo Sascha,
... und woher weiß dann der Arbeitsvorbereiter oder der Dreher ohne eigene Rechnerei (was nicht deren Geschäft ist), welcher Durchmesser vorgedreht werden muss?
Gruß
tec.LEHRERFREUND
Ihre Web-Seite ist mit den technischen Darstellungen
sehr wertvoll.
Jana (Ing.Maschinenbau)
Hy,LEHRERFREUND
Rechnen brauch man da nicht!!!, dafür gibt es Tabellenbücher.
(2kant,4kant,6kant,8kant)steht alles drin.
Bei einem Gewinde gibt man auch nicht unbedingt den zu bohrenden Durchmesser an!
Aber wenn man es angibt schadet es ja auch nicht ^^
Trägt ja zur Produktivität bei .
Gruß Sascha
