Vor der Herstellung eines Biegeteils muss man seine »gestreckte« Länge kennen. Sie wird über die neutrale Faser ermittelt. Handelt es sich um einen geraden Stab mit rechteckigem, rundem oder sonstwie symmetrischem Querschnitt, dann liegt die neutrale Faser in Querschnittmitte. Bei anderen Querschnittsformen ist zuerst die Lage der neutralen Faser zu bestimmen.

Anzeige
Anzeige
  • (geändert: )

1. Ausbildungsjahr

Gestreckte Längen berechnen

Vor der Herstellung von Biegeteilen ist deren »gestreckte« Länge L zu berechnen. Sie ist die abzusägende Länge und entspricht der neutralen Faser des Teils. Die neutrale Faser liegt bei symmetrischen Querschnitten (runder, rechteckiger Querschnitt) genau in der Mitte zwischen dem äußeren und dem inneren Biegeradius. Bei sehr kleinen Biegeradien muss die Berechnung mit einem Ausgleichsfaktor (siehe weiter unten) durchgeführt werden.

Biegeteil mit verschieden beanspruchten Fasern

Als neutrale Faser bezeichnet man in der technischen Mechanik die Linie eines Biegequerschnitts, deren Länge sich bei einem Biegevorgang nicht ändert. Die weiter außen liegenden Fasern werden beim Biegen gedehnt die weiter innen liegenden gestaucht. Für die gedehnten Fasern besteht die Gefahr der Entstehung von Biegerissen durch Überbeanspruchung des Werkstücks oder wenn der Biegeradius zu klein ist.

Beim Begriff »Faser« lehnt man sich an die Vorstellung an, dass das Material in einzelnen Schichten aufgebaut ist, so wie sie in mehreren Walzvorgängen tatsächlich entstehen.

Berechnungsbeispiel Traghaken, Flachstahl 8 x 12

Die gestreckte Länge ist zu berechnen.

Der Traghaken besteht aus einem geraden Teilstück l1 und einem offenen Kreisbogen l2. Beim Berechnen des Kreisbogens muss die neutrale Faser in der Querschnittmitte verwendet werden: dm = 220 mm + 2 • 4 mm = 228 mm.



Formel gestreckte Laenge Traghaken

Berechnungsbeispiel Rohrschelle, Rundstahl ø12

Die gestreckte Länge ist zu berechnen.

Rohrschelle

Formel Rohrschelle gestreckte Länge



Berechnungsbeispiel Griff, Rundstahl ø5

Die gestreckte Länge ist zu berechnen.



Griff gestreckte Länge








Kleine Biegeradien

Bei Biegeradien, deren Radius R kleiner als 5 mal Blechdicke (R < 5 • s) ist, verschiebt sich durch zusätzliche Materialverformungen die neutrale Faser. Dann muss die Länge der neutralen Faser berichtigt werden. Der Ausgleichswert dafür ist v; man findet ihn in Tabellen. Bei 90°-Biegewinkeln wird dann folgende Formel angewendet:

L = l1 + l2 + l3 + ... – n • v   (n = Anzahl der Biegestellen am Werkstück)

Tabelle Ausgleichswerte:

Biegetabelle Blech

Berechnungsbeispiel Griff (oben) mit auf R = 6 mm verringerten Radien, vier Biegestellen:

L = (l1 + 2 • l2 + l3 + l4) • 2 – 4 • v
L = (l1 + 2 • d • 3,14 : 4 + l3 + l4) • 2 – 4 • v
L = 39 mm + 17 mm • 3,14 : 2 + 40 + 49) • 2 – 4 • 9,9 =

L = 269,8 mm



___________________________

Ergänzung Kommentar sts



Ergänzung Kommentar Taeb

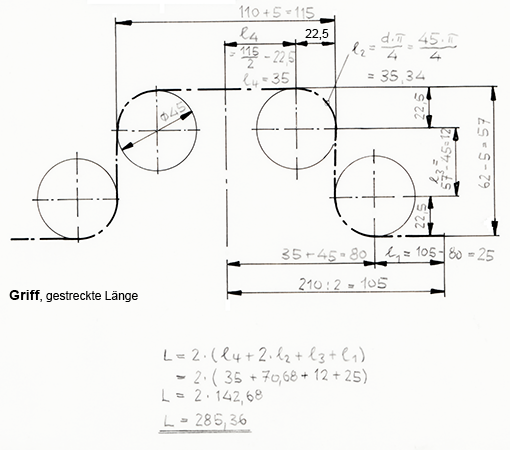

Skizze Griff gestreckte Laenge
