Verbrennungsmotor (1): Motorleistung 22.12.2009, 21:00

Motorleistung berechnen, Vorschaubild

Bei der Berechnung der Motorleistung muss man angesichts der komplizierten Vorgänge im Verbrennungsraum Vereinfachungen treffen.

Anzeige
Anzeige
  • (geändert: )

Verbrennungsmotor: Motorleistung

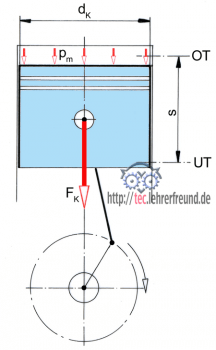

Kraefte_am_Kolben



Bei der Leistungsberechnung geht man vereinfachend davon aus, dass der mittlere Verbrennungsdruck pm (in N/cm2) gleichbleibend über den gesamten Kolbenhub wirkt. Daraus entsteht die Kolbenkraft FK (in N):



FK = A •  pm     = dK2• π/4 • pm

Berechnungsformeln

Kolbenarbeit W

W = FK • s  (bei einem Zylinder)

W = FK • s • z  (bei z Zylindern)

Motorleistung P

Leistung ist die in der Zeiteinheit verrichtete Arbeit:

P = W : t = FK • s : t (in Nm/s = Watt)

P = FK • s : t   = FK • vm  (FK = Kolbenkraft; vm = mittlere Kolbengeschwindigkeit in m/s)

Weil die Motorleistung in der Regel in Kilowatt (kW) angegeben wird, und 1 kW = 1000 W ist, muss dies mit dem Divisor 1000 berücksichtigt werden. Beim Viertaktmotor ist jedoch nur jeder 4. Takt ein Arbeitstakt; dies muss mit dem Divisor 4 berücksichtigt werden. Daraus folgt bei z Zylindern:

Motorleistung P = FK  • vm  • z : 4000 (in kW)

Berechnungsbeispiele

1. Von einem Vierzylinder-Viertaktmotor sind bekannt:

dK = 102 mm
s =125 mm
pm = 80 N/cm2
n = 2200/min
Welche Leistung P entwickelt der Motor?

2. Ein Sechszylinder-Viertaktmotor entwickelt 88 kW Leistung bei einer mittleren Kolbengeschwindigkeit vm = 10 m/s.
Mit welcher Kolbenkraft arbeitet der Motor?

Lösungen

1.

Rechnung_Leistung_am_Kolben

2.


Achtung: Wegen der Umrechnungszahlen 1000 und 30 muss man hier mit Zahlenwertgleichungen (ohne Maßeinheiten) rechnen.

WIKI: Die Zahlenwertgleichung ist eine Darstellungsform einer Gleichung, die statt (physikalischer, finanztechnischer usw.) Größen nur ihre Maßzahlen verknüpft. Mit welchen Maßeinheiten sie gültig ist, wird separat angegeben.
Im praktischen/handwerklichen Bereich sind Zahlenwertgleichung aus rein praktischen Erwägungen weit verbreitet. Die fehlerträchtigen Umrechnungen der in der technischen Praxis üblichen Einheiten auf physikalisch korrekte Basiseinheiten entfallen, auch mit einfachsten Hilfsmitteln können unter widrigsten Umgebungsbedingungen ausreichend korrekte Ergebnisse erzielt werden.

Mittlere Kolbengeschwindigkeit

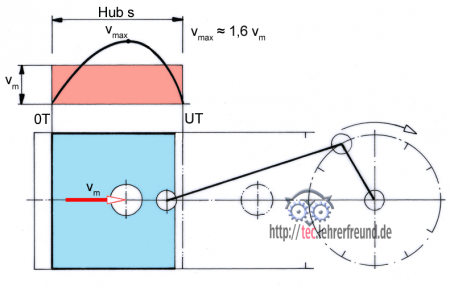

Die tatsächliche Kolbengeschwindigkeit folgt annähernd einer Sinuslinie. Sie hat v = 0 am oberen und unteren Totpunkt und eine Maximalgeschwindigkeit etwa in Hubmitte. Der Sinusverlauf wird in der praktischen Rechnung in die mittlere Kolbengeschwindigkeit vm umgewandelt:

Mittlere_K.olbengeschwindigkeit

Die mittleren Kolbengeschwindigkeiten liegen, abhängig von der Motorbauart, zwischen 7 und 16 m/s.

Anzeige

Kommentare

2

Zum Artikel "Verbrennungsmotor (1): Motorleistung".

  • #1

    Das ist schon richtig mit der 4 im Divisor:

    Der Motor arbeitet nur jede 2. Umdrehung—> richtige aussage. Also 180° KW-Winkel sind für einen Arbeitstakt verantwortlich. 2 Umdrehungen sind aber 720°. Eine Umdrehung nur 360°.  Die 2 im Nenner wäre richtig bei einem Zweitakt Motor.

    720°/180°=4

    Mich stört es eher, dass dieser Divisor so “reingemauschelt” wurde. Ist doch nicht schlimm, dass das Ergebnis in Watt steht. Und wenn man dann noch anstatt der 4 eine Variable einfügt, kann diese Formel sowohl für den 2-, als auch den 4Takt-Motor verwendet werden.

    MfG Christoph

    schrieb Christoph am

  • #2

    Guten Tag
    im Beitrag fehlt ein ^2 in der ersten Zeile für die Fläche A=d_k^2….
    und
    die Motorleistung wird bei einem 4-Taktmotor durch 2 geteilt (2 Umdrehungen pro Zündung und nicht durch 4) also Divisor 2 statt 4

    mfG
    Mike

    schrieb Mike am
