Aus meiner Lehrerfahrung habe ich hier Vorlagen für den Technikunterricht zusammengestellt. Sie finden darin methodische und didaktische Anregungen, Folien, Arbeitsblätter usw.Wirtschaftlich zeichnen (2): Ein Durchgangsventil vorzeichnen
Ein weiteres Beispiel für Zeichenschritte eines anspruchsvolleren Bauteils, die leichter zum Ziel führen. In drei Schritten wird ein Durchgangsventil (vulgo: Hahn) vorgezeichnet.
Diesen Beitrag weiterempfehlen
Zu diesem Beitrag
Eingetragen am 23.05.2008, 11:46 Uhr in Technisches Zeichnen | Gesamtzeichnungen | Wirtschaftlich zeichnen | Themenschrank | Kurs Technisches Zeichnen |
970 x gelesen in 2012. Diesen Beitrag kommentieren.

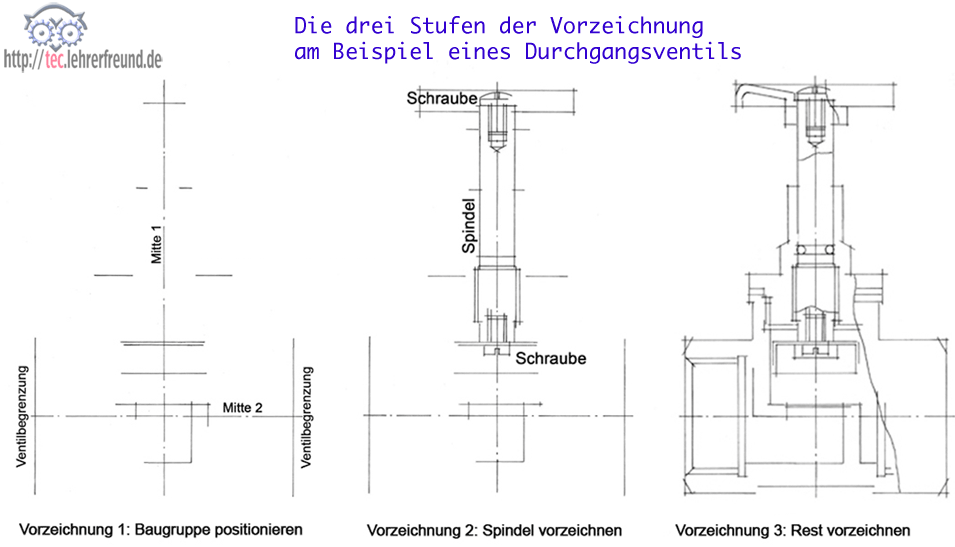

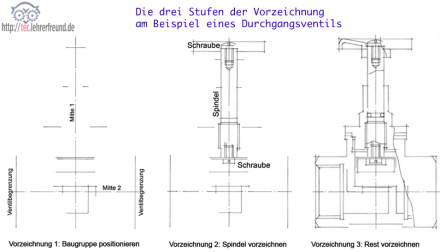

Vorzeichnung des Durchgangsventils in drei Stufen
Vorzeichnung 1
- Zuerst wird festgelegt, welche Position die Baugruppe auf dem Zeichenblatt einnimmt.
- Die beiden Mittellinien bilden das Grundgerüst der Zeichnung.
Vorzeichnung 2
Es wird von innen nach außen gezeichnet, wobei sich über die Zeichenfolge durchaus diskutieren lässt. Der tiefere Sinn für die Regel, die innen liegenden Teile zuerst zu zeichnen, liegt darin, dass gerade bei Schnitten kein von den Außenteilen ausgehender Strichverhau entsteht. Er würde nur dem Radiergummi die Hauptrolle in unserer ganzen Bemühung zuweisen.
- Wir haben hier mit der Spindel begonnen, hätten aber auch den Dichtring mit seiner Kappe zuerst zeichnen können.
Vorzeichnung 3

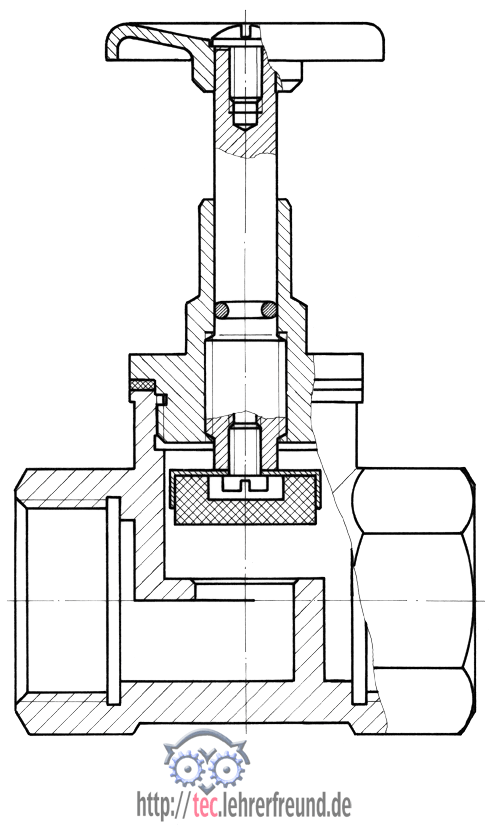

Das Ventilgehäuse und die übrigen Teile werden gezeichnet. Um möglichst viel vom Charakter des Ventils zu bewahren, zu dem der Sechskant gehört, entscheiden wir uns für einen Teilschnitt.
