Fortsetzung

Regeln der Maßeintragung nach DIN 406-10, DIN 406-11 und DIN 406-12

Radien

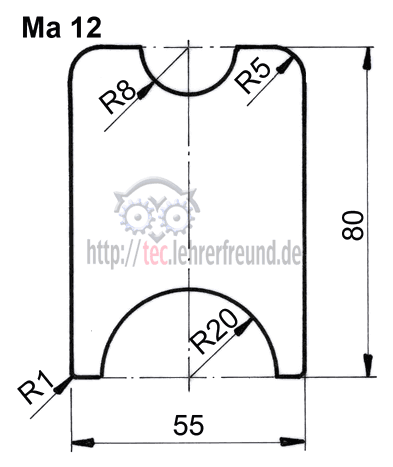

Mit Radien bemaßt man Rundungen an Werkstücken. Radien-Maßzahlen werden durch den vorangestellten Großbuchstaben R gekennzeichnet. Dabei erhalten die Maßlinien für Radien nur einen Maßpfeil am Kreisbogen. Dieser Maßpfeil soll bevorzugt von innen an den Kreisbogen gesetzt werden. Bei Platzmangel kann dies auch - wie in Ma 12 - von außen geschehen. Der Mittelpunkt des Radius muss nur gekennzeichnet werden, wenn seine Lage aus Funktions- oder Fertigungsgründen benötigt wird. Der Mittelpunkt wird dann durch ein Mittellinienkreuz gekennzeichnet.

Ma 12 - Radien bemaßen

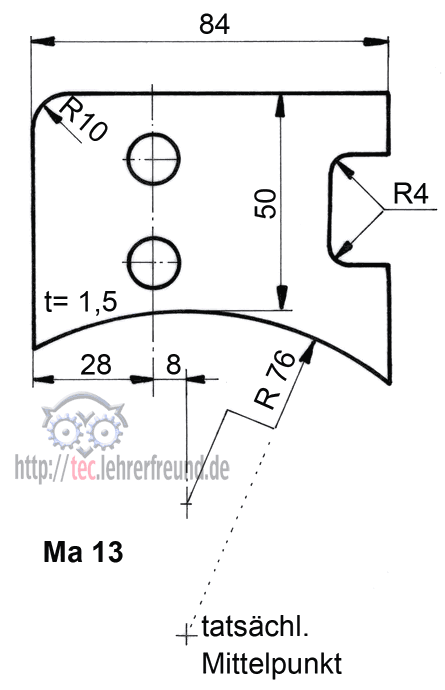

Muss man bei großen Radien die Lage des Mittelpunktes kennen, dann darf beim manuellen Zeichnen die Maßlinie zweifach rechtwinklig abgeknickt und verkürzt gezeichnet werden. Hierbei muss der Teil der Maßlinie mit dem Maßpfeil auf den tatsächlichen Mittelpunkt gerichtet sein (Ma 13). Gerade Maßlinien (ohne Knick) dürfen nur bei rechnerunterstütztem Zeichnen angewendet werden.

Radienmaße gleicher Größe können auch zusammengefasst werden (Ma 13).

Ma 13 - Bemaßung bei großem Radius

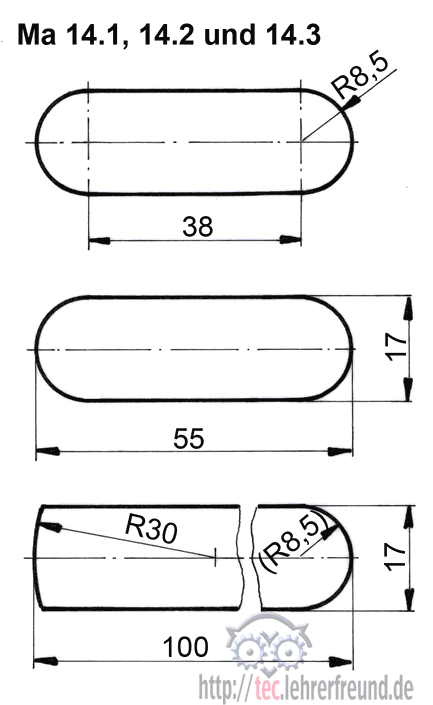

Bei langlochähnlichen Formen sind folgende Maßeintragungen möglich:


  • Ma 14.1: Der Radius muss angegeben werden.
  •
  • Ma 14.2: Der Radius kann entfallen, denn er ist eindeutig.
  •
  • Ma 14.3: Der Radius kann als Hilfsmaß in Klammern angegeben werden.
  •

Die Bemaßung eine Langloches bei Blechen berücksichtigt das Anreißen.

Ma 14 - Bemaßung von langlochähnlichen Formen

Bögen

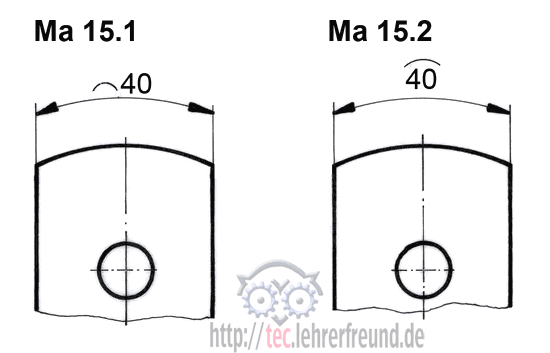

Bei Bogenmaßen wird das Halbkreissymbol vor die Maßzahl gesetzt (Ma 15.1). Beim Zeichnen von Hand kann man das Bogensymbol als Kreissegment über die Maßzahl setzen (Ma 15.2).


Ma 15 - Bögen bemaßen

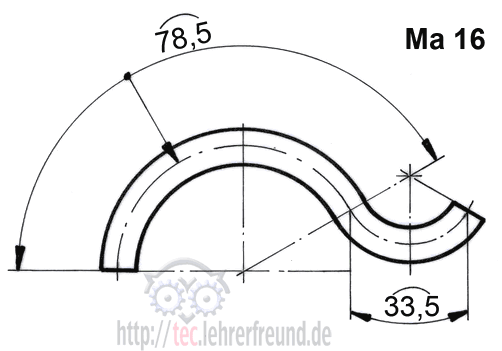

Zwischen Maßlinie und zu bemaßendem Element (z. B. Mittellinie) kann man eine Verbindung mit Punkt und Hinweislinie angeben (Ma 16).

Ma 16 - Eine Verbindung mit Punkt und Hinweislinie angeben (bei Bogenbemaßung)

Kugeln

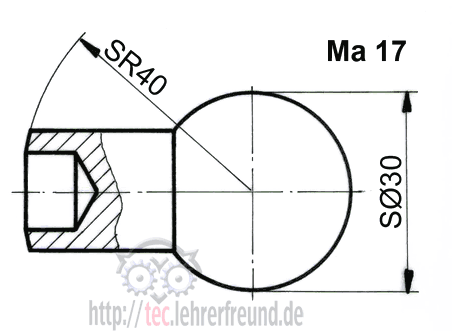

Bei Kugeldurchmessermaßen und Kugelradienmaßen wird der Großbuchstabe S (Abkürzung von Sphäre = Kugel) vor die Maßzahl gesetzt (Ma 17).

Ma 17 - Kugelmaße

Rechteckige Formen

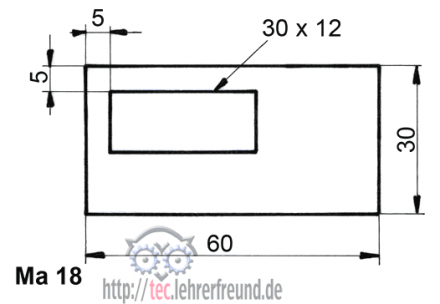

Rechteckige Formelemente (Durchbrüche, erhabene bzw. vertiefte Formen) können mit einer Hinweislinie als Produkt der Seitenlängen angegeben werden (Ma 18). Die Seitenlänge, an der die Hinweislinie eingetragen ist, wird dabei zuerst genannt. Bei erhabenen und vertieften Formelementen ist eine zweite Ansicht zu zeichnen.


Ma 18 - Bemaßung rechteckiger Formen

Quadratische Formen

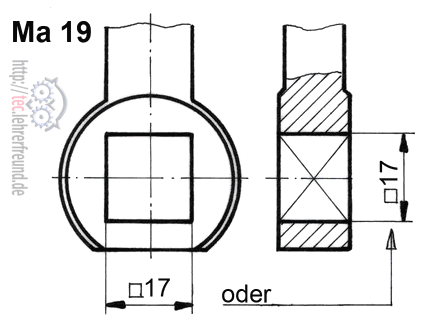

Bei der Bemaßung quadratischer Formelemente wird das Quadrat-Symbol vor die Maßzahl gesetzt. Quadratische Formen sollen immer in der Ansicht bemaßt werden, in der die Form erkennbar ist (Ma 19).

Ma 19 - Bemaßung quadratischer Formen



Schlüsselweiten

Schlüsselweitenmaße sind nach DIN 475 genormt.

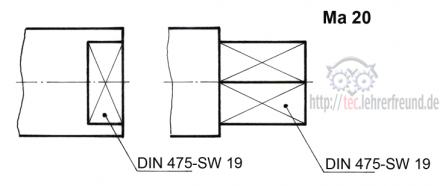

Die Schlüsselweite ist der Abstand zwischen zwei parallelen Flächen. Beim Schlüsselweitemaß werden die Großbuchstaben SW vor die Maßzahl gesetzt (Ma 20).

Ma 20 - Schlüsselweitenmaße nach DIN 475



Fasen und Senkungen

Fasen mit einem Winkel von 45° werden vereinfacht als Produkt aus Winkel und Fasenbreite angegeben, z. B. 2x45° (Ma 21.1).

Bei Fasen mit einem von 45° abweichenden Winkel werden Winkel und Breite getrennt voneinander angegeben.

Nicht dargestellte Fasen unter 45° dürfen auch mit einer abgewinkelten Hinweislinie eingetragen werden.

Kegelige Senkungen (Ma 21.2) bemaßt man mit


  • Außendurchmesser und Senkwinkel oder
  •
  • Senktiefe und Senkwinkel.
  •
Ma 21 - Fasen und Senkungen bemaßen



Gewindebemaßung

Gewindebemaßungen siehe Kurzbezeichnungen nach DIN 202.



Zu diesem Beitrag

Eingetragen am 31.07.2008, 09:58 Uhr in Technisches Zeichnen | Zeichnungen bemaßen | Zeichnungs-Normung | Themenschrank | Kurs Technisches Zeichnen |

4 x kommentiert, 5216 x gelesen in 2012. Diesen Beitrag kommentieren.

4 Kommentare von Lehrerfreund/innen

Nach oben
(#1) Paul meinte am 16.09.2011, 14:23 dazu:
"

Eine Frage:
In der Zeichnung Ma 13, bei dem Maß für die Bohrungen (28 mm).
Ist das richtig das die schmale Strich-Punkt-Linie herausgezogen wird und zum Bemaßen benutzt wird?
Ich hätte eine schmale Volllinie genommen.

(#2) tec.LEHRERFREUND meinte am 18.09.2011, 14:24 dazu:
"

Hallo Paul,
Sie haben Recht: Die Strich-Punkt-Mittellinie muss außerhalb des Werkstücks, wo sie die Funktion der Maßlinie übernimmt, durchgehend gezeichnet werden.
Wir werden das korrigieren.

Gruß
tec.LEHRERFREUND

(#3) Volker meinte am 13.12.2011, 17:54 dazu:
"

Hallo,
ist es richtig, nach einer angeblichen neuesten Norm, die Durchmesserzeichen vor einer Maßzahl nicht mehr zu schreiben?
Danke für eine Antwort

(#4) tec.LEHRERFREUND meinte am 13.12.2011, 19:36 dazu:
"

Hallo Volker,

möglich ist alles, aber wir haben davon nichts gehört.
Das Durchmessersymbol scheidet kurz und bündig und sehr anschaulich die zylindrischen von den nicht zylindrischen Formen. Das Durchmessersymbol ganz aufzuheben, kann nicht im Sinne der Zeichnungsklarheit sein. Es durch ein anderes noch anschaulicheres zu ersetzen: das wäre vorstellbar.
Wir werden Ihrer Frage nachgehen und uns melden.

Gruß
tec.LEHRERFREUND
