Riementrieb Gesamtzeichnung

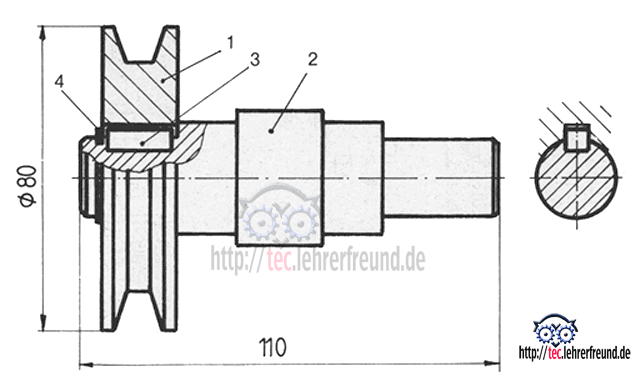

Vier Teile zusammengebaut: Das ist bereits Technisches Zeichnen auf einer höheren Stufe. Das Ergebnis wäre eine komplette Baugruppe.

Diesen Beitrag weiterempfehlen

E-Mail-Tipp versenden

Zu diesem Beitrag

Eingetragen am 24.05.2008, 15:04 Uhr in Technisches Zeichnen | Gesamtzeichnungen | Zeichnungs-Normung |

2868 x gelesen in 2012. Diesen Beitrag kommentieren.

3. + 4. Ausbildungsjahr

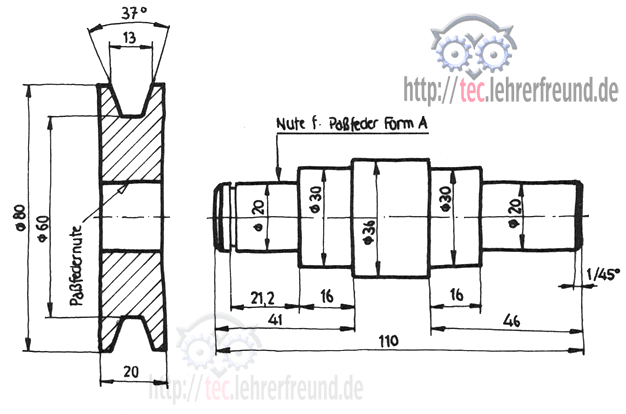

Die unvollständig gezeichnete Riemenscheibe soll auf die Welle montiert werden. Die Verdrehsicherung wird von einer Passfeder DIN 6885 gewährleistet. Ein Sicherungsring DIN 471 hält die Scheibe axial fest.

Fertigen Sie die Gesamtzeichnung, in der die Riemenscheibe im Halbschnitt dargestellt werden soll. Zeichnen Sie eine Seitenansicht, die einen Schnitt durch die Passfeder zeigt. Legen Sie eine Stückliste an.
