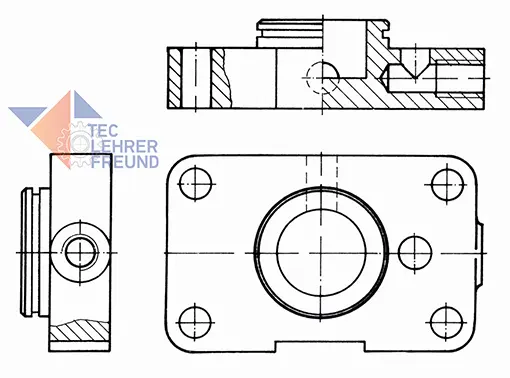

Grundplatte in 3 Ansichten

Eine in unvollständigen Ansichten vorgegebene Grundplatte soll fertiggezeichnet und dann in Perspektive dargestellt werden.

Anzeige
Anzeige

Ansichten ergänzen, perspektivisches Zeichnen

Beschreibung des Bauteils

Eine in unvollständigen Ansichten vorgegebene Grundplatte 84 mm x  54 mm x 25 m hoch soll fertig gezeichnet werden. Die Einzelformen sind:

A Vier Bohrungen ø 8,5 durchgehend

B Nute in der Platte 14 lang x 3 tief

C Sackbohrung ø24 x 12,5 tief

D Bohrung ø 8,0 bis Mitte Platte gehend

E Innengewinde M 10, 13 tief

F Bohrung ø 8,0 bis zum Bohrungsrand ø24 gehend

G Ringnute für O-Ring. O-Ring, Schnurstärke 3,0 mm, Nuttiefe 2,27 mm.

H Platte 17 dick

Der auf der Platte sitzende flache Zylinder hat einen Durchmesser von 36 mm und ist 8 mm hoch.

Grundplatte Aufgabenzeichnung

Aufgaben

a) Zeichnen Sie die drei Ansichten fertig.

b) Zeichnen Sie das fertige Bauteil in 30°/30°-Perspektive (isometrische Perspektive)


 Lösungsvorschläge

a) Grundplatte in Ansichten

Grundplatte in drei Ansichten


 b) Grundplatte in isometrischer Perspektive

Grundplatte in Perspektive
