Fahrrad: Fachausdrücke

Klären wir erst die Fahrradbegriffswelt, damit wir wissen, worüber wir reden. Wir behandeln die Bauteile, die Rahmenrohre und das Lenkervorbausystem.

Anzeige
Anzeige
  • (geändert: )

Einerseits ist das Fahrrad jedem Schüler bekannt, andererseits steckt in ihm so viel interessante (und meist nicht verarbeitete) Technik, dass es sich als Thema im Technikunterricht geradezu anbietet. Hier klären wir einige wichtige Fachausdrücke.

Bauteile des Fahrrads

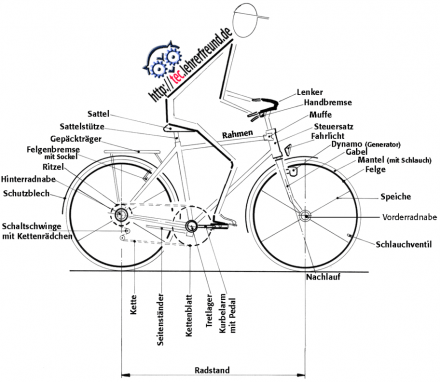

Hat man sich für das Projekt entschieden, ist es zu Beginn eine Unterrichtsstunde wert, die Namen der Bauteile des Fahrrads zu klären (Klick aufs Bild zum Vergrößern). Folgende Bauteile sind auf der Zeichnung veranschaulicht: Sattel, Sattelstütze, Gepäckträger, Felgenbremse mit Sockel, Ritzel, Hinterradnabe, Schutzblech, Schaltschwing mit Kettenrädchen, Kette, Seitenständer, Kettenblatt, Tretlager, Kurbelarm mit Pedal, Nachlauf, Schlauchventil, Vorderradnabe, Speiche(n), Felge, Mantel mit Schlauch, Gabel, Dynamo (Generator), Fahrlich, Steuersatz, Muffe, Handbremse, Lenker.

Teile des Fahrrads

Fahrradrahmen

Auch eine separate Betrachtung des Rahmens ist sinnvoll: Oberrohr, Steuerrohr, Unterrohr, Sattelrohr, Unterstreben, Sattelstreben.

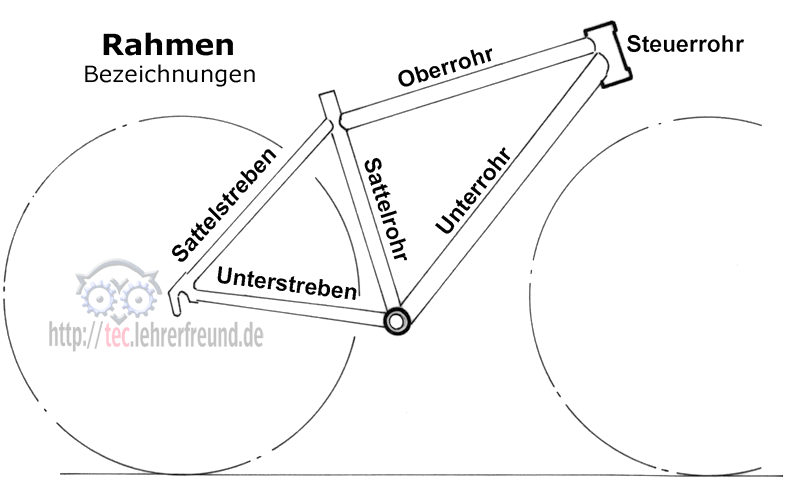

Bezeichnungen der Rahmenkomponenten (Steuerrohr, Oberrohr, Sattelrohr, Unterrohr, Unterstreben, Sattelstreben)

Lenkervorbau als Teil des Steuersystems

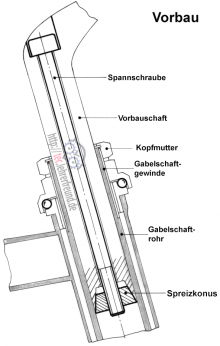

Vorbau am Fahrrad

Die Bauteile des Steuersystems sind die Gabel, der Steuersatz, der Lenker und der Lenkervorbau.

Der Vorbau kann nach Belieben in das Gabelschaftrohr geschoben und dann festgeklemmt werden. Mit dem Vorbau lässt sich die Haltung des Fahrers auf dem Fahrrad regulieren.

Achtung: Die StVZO (Straßenverkehrs-Zulassungs-Ordnung) schreibt vor: Der Vorbauschaft muss mit mindestens dem 2,5-Fachen seines Durchmessers im Gabelschaftrohr stecken.

Projekt:
Einen Vorbau auseinanderbauen und wieder montieren.


Aufgaben:

  • Beschreiben, wie der Vorbauschaft ausgebaut wird.
  • Beschreiben, wie der Spreizkonus zusammen mit dem geschlitzten Vorbauschaft funktioniert.
  • Besteht ein funktioneller Zusammenhang zwischen Spreizkonus und Lagerung mit Gegenmutter?
  • Kräfteparallelogramm am Spreizkegel
  • Technische Zeichnung der oberen Gegenmutter (= Kopfmutter)
  • usw.
