Getriebewelle berechnen 16.10.2015, 06:01

Skizze Zahnradpaar mit Kräften und Drehmomenten

Wie berechnet man in einem Zahnradgetriebe die an Zahnrädern und Wellen angreifenden Kräfte und Drehmomente?

Anzeige
Anzeige
  • (geändert: )

Getriebewelle berechnen

Im tec.LEHRERFREUND-Beitrag »Lernprojekt Zweigang-Getriebe« ist eine Getriebewelle zu berechnen. Im vorliegenden Beitrag bereiten wir die Aufgabe vor.

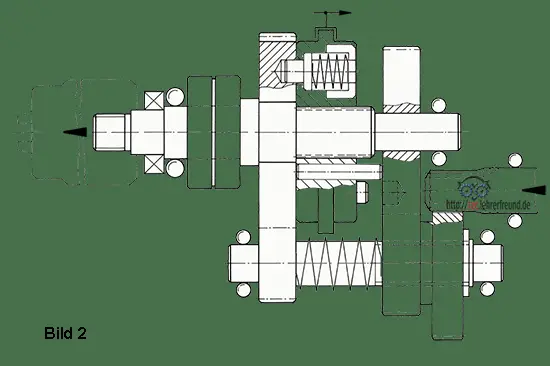

Zweigang-Getriebe: Anordnung der Zahnräder

Das skizzierte zweistufige, nicht schaltbare Getriebe wird mit nzu = 750 1/min angetrieben; es nimmt Pzu = 2,5 kW auf. Die Zahnräder sind geradeverzahnt mit 20° Eingriffswinkel; ihr Modul ist 2,0 mm.

Die Zähnezahlen sind:
z1 = 31
z2 = 80
z3 = 29
z4 = 86
Die dazugehörigen Teilkreisdurchmesser sind
d1 = z1 • m = 31 • 2,0 mm = 62 mm;
d2 = 160;
d3 = 58;
d4 = 172
Die Übersetzungen im Getriebe sind:
i1-2 = z2 : z1 = 80 : 31 = 2,581
i3-4 = z4 : z3 = 86 : 29 = 2,966
iges = (z2 : z1) • (z4 : z3) = 7,653

Aufgabe
Wir berechnen die von der Abtriebswelle III übertragenen Kräfte (auch Lagerkräfte), Drehzahl und Drehmomente.

Das an Welle I wirkende Drehmoment MI lässt sich aus der Drehzahl n1 (nzu) und der Leistung P1 (Pzu) berechnen:
Aus P1 = MI • n1 : 9550 ergibt sich
MI = P1 • 9550 : n1 = 2,5 • 9550 : 750 = 31,833 Nm

MII = MI • i1-2 = 31,833 Nm • 2,581 = 82,162 Nm
MIII = MII • i3-4 = 82,162 Nm • 2,996 = 246,157 Nm

nab = nzu : iges = 750 1/min : 7,653 =
nab = 98,1 1/min

Daraus berechnen wir die am Zahnrad 4 wirkende Umfangskraft (Skizze a))

MIII = FU4 • d4 / 2 ––>
FU4 = 2 • MIII/ d4  = 2 • 246,157 Nm / 0,172 m

FU4 = 2 862 N

Zweigang-Getriebe: Zahnkräfte und Drehmoente

FU4 ist die horizontale Komponente der Kraft F4, die in Richtung der unter 20° liegenden Eingriffslinie wirkt (Skizze b)).

Eingrifflinie (Skizze):

Zahnrad: Eingriffslinie

Der Berührungspunkt zweier Zahnflanken bewegt sich während des gesamten Eingriffs auf einer Geraden, der Eingriffslinie. Den Winkel, um den die Eingriffslinie geneigt ist, nennt man Eingriffswinkel; er beträgt üblicherweise 20°.
Sehr gute Erläuterungen dazu finden Sie hier.

Anmerkung zur Formel P1 = MI • n1 : 9550
Die Formel ist als Zahlenwertgleichung geschrieben. Bei der Verwendung solcher Gleichungen werden keine Einheiten eingesetzt; man muss sich einfach strikt an die im Tabellenbuch oder in sonst einem Formelwerk angegebenen Maßeinheiten halten. In der vorliegenden Formel sind dies:
- Leistung P in kW
- Drehzahl n in 1/min und
- Drehmoment M in Nm
In der Umrechnungszahl 9550 sind mehrere Einzel-Umrechnungszahlen zusammengefasst, die wir hier nicht im Einzelnen besprechen wollen. Würde man zu einer Berechnung mit P = M • n : 9550 nur die Einheiten für M und n schreiben, ergäbe sich eine Leistung mit der (falschen) Einheit Nm/min (anstatt kW). Genau dies ist die Aufgabe des Faktors 9550: Er bewerkstelligt den Ausgleich für die fehlenden Einheiten.


Skizze b), nicht maßstäblich
F4 = FU4 : cos α = 2 862 N : 0,94 =
F4 = 3 045 N

Welche Kräfte beanspruchen die Welle III?

Man erkennt es besser, wenn man F4 zwei Mal als F4a und F4b hinzufügt (Skizze c)). Dadurch wird an der Kraftwirkung nichts verändert, denn die beiden Kräfte heben sich gegenseitig auf. F4 und F4b ergeben ein Kräftepaar, das die Welle III verdreht; F4a wirkt in Wellenmitte und übt eine Biegekraft auf die Welle aus. F4a erzeugt auch die Lagerkräfte FA und FB

Aus der Skizze »Welle und Kräfte« berechnen wir die sich aus F4 ergebenden waagrechten und senkrechten Komponenten.

Zweigang-Getriebe: Skizze zur Berechnung der Lagerkräfte

F4h = F4 • cos α = 3 045 N • 0,94 =
F4h = 2 862 N

F4 • sin α = 3 045 N • 0,342 =
F4v = 1 041 N

Lagerkräfte FA und FB

Waagrechte Komponenten

ΣM(B) = 0 = FAh • (lA + lB) – F4h • lB ; F4h = 2 862 N

FAh = F4h • lB : (lA + lB) = 2 862 N • 35 mm : 85 mm =

FAh = 1104 N

ΣFx = 0 = FAh – F4h + FBh ––> FBh = F4h – FAh = 2 862 N – 1 178 N

FBh = 1 684 N

Senkrechte Komponenten

ΣM(B) = 0 = F4v • lB – FAv • (lA + lB) = 1 041 N • 35 mm – FAv • 85 mm

FAv = 429 N

ΣFy = 0 = F4v – FAv – FBv

FBv = F4v – FAv = 1 041 N – 429 N =

FBv = 612 N

Anzeige

Kommentare

4

Zum Artikel "Getriebewelle berechnen".

  • #1

    Hallo,
    etwas, was mir unklar ist, ist die folgende Zeile:

    MIII = MII • i3-4 = 82,162 Nm • 2,996 = 246,157 Nm
    Wird normalerweise so das übersetzte Moment zwischen Zahnräder an einer Welle berechnet. Ich finde es komisch, dass i3-4 genutzt wird.

    Weiter verstehe ich hier nicht: MIII = FU4 • d4 / 2 , wieso wird MIII mit d4/2 berechnet? Angenommen ist FU4 gleich für die beide Zahnräder und die Durchmesser unterscheiden sich, dann soll MIII ungleich MIIII sein, oder?

    Vielen Dank im Voraus

    schrieb DemZap am

  • #2

    Hallo Herr Krahl,

    danke für Ihre Zuschrift. Sie sind in der Tat auf einen Fehler unsererseits gestoßen, für den wir um Entschuldigung bitten.
    Wir haben die Formel FAh = … falsch geschrieben. Sie lautet richtig:
    FAh = F4h • lB : (lA + lB) = 2 862 N • 35 mm : 85 mm = 1104 N
    Dann wird aus FBh = 1758 N

    Gruß

    tec.LF

    schrieb Der Lehrerfreund am

  • #3

    Bei der Berechnung der waagerechten Komponenten der Lagerkraft verstehe ich folgende Formel nicht:

    FAh = 2 862 N • (lA + lB) : lB = 2 862 N • 35 mm : 85 mm

    Es heisst eingangs, dass IA = 50 und IB = 35 ist, also ist IA + IB doch 85mm und IB = 35mm?

    Demzufolge müsste es heissen:

    FAh = 2 862 N • (lA + lB) : lB = 2 862 N • 85 mm : 35 mm

    oder nicht?

    schrieb Stephan K. am

  • #4

    Die Berechnung der Auflagerkräfte geht auch einfacher, indem man die wirksame Kraft F4 (berechnet wie im Text beschrieben) nicht in vertikale und horizontale Komponenten zerlegt:
    ΣM(A) = 0 = F4 · lA – FB · (lA + lB) <=>
    FB = F4 · lB / (lA + lB)  = 1791 N
    ΣF = 0 = FA – F4 + FB <=>
    FB = F4 – FA = 1254 N

    schrieb Yogi am
