Biegung: Übungsaufgaben

Fortsetzung des Beitrags »Festigkeitsberechnungen (4): Biegung«

Widerstandsmomente von drei Querschnitten

Bei den folgenden Aufgaben empfiehlt es sich, die Biegemomente in Ncm zu berechnen, weil die Widerstandsmomente üblicherweise in cm3 angegeben werden.

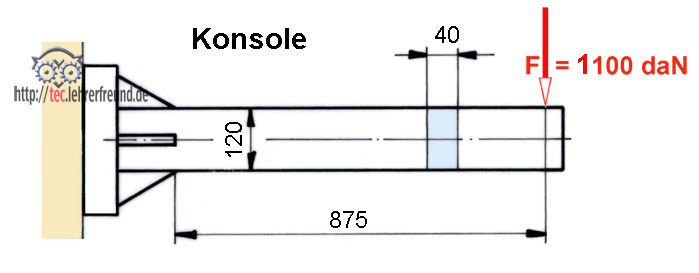

Konsole:

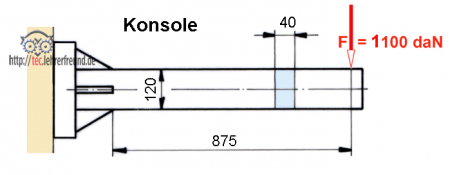

Konsole mit Biegeberechnung

Wie groß ist die Biegespannung?

Formel Biegespannung σb = Mb : W   in N/cm2

Mb= F ∙ l = 11 000 N ∙ 87,5 cm = 962 500 Ncm

Widerstandsmoment W = b ∙ h2 : 6 = 4,0 cm ∙ (12 cm)2 : 6 = 96 cm3 =

Biegespannung σb = Mb : W = 962 500 Ncm :  96 cm3 =

σb =  10 026 N/cm2 ≈ 100 N/mm2

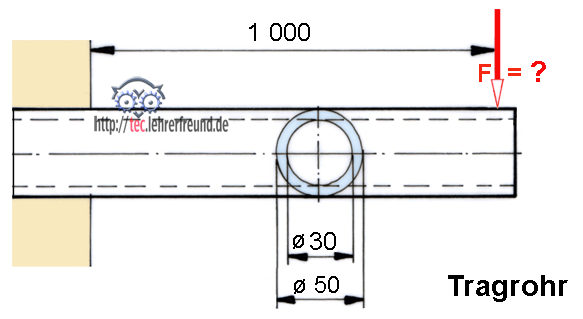

Tragrohr

Biegung am Tragrohr

Wie groß ist die Last F in daN, wenn die Biegespannung 100 N/mm2 nicht überschreiten soll?

Biegespannung σb = Mb : W  –> Mb= F ∙ l

σb = F ∙ l : W

F =  σb ∙ W : l

Widerstandsmoment W = (D4 - d4)  ∙ π : 32 : D

W = (54 - 34)  ∙ π : 32 : 5 (Längenmaße in cm)

W = 10,68 cm3

F = σb ∙ W : l = 10 000 N/cm2 ∙ 10,68 cm3 : 100 cm =

F = 1 068 N = 106,8 daN

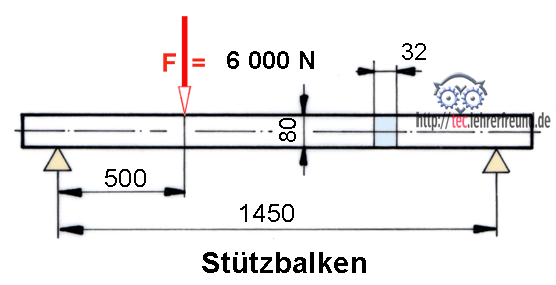

Stützbalken

Stuetzbalken Biegerechnung

Wie groß ist die Biegespannung?

Biegespannung σb = Mb : W

Mb= FA ∙ l

Hier muss man zuerst die linke Stützkraft FA berechnen. Der Drehpunkt des Hebels wird ins rechte Lager gelegt.

Mrechts = Mlinks

FA ∙ 1 450 = F ∙ 950

FA = 6 000 N ∙ 950 mm : 1 450 mm = 3 931 N

Mb= FA ∙ 50 cm = 3 931 N ∙ 50 cm

Mb = 196 552 Ncm

Widerstandsmoment W =  b ∙ h2 : 6 = 3,2 cm ∙ (8 cm)2 : 6 =

W = 34,13 cm3

Biegespannung σb = Mb : W = 196 552 Ncm : 34,13 cm3 =

σb = 5 759 N/cm2 = 59,6 N/mm2
