Kegelradgetriebe (1)

3. Ausbildungsjahr

Kegelradgetriebe (1)

In Kegelradgetrieben schneiden sich die An- und Abtriebswelle winklig zueinander; ihre Achsen besitzen einen gemeinsamen Schnittpunkt. Das kleinere der beiden Kegelräder wird als Ritzel, das größere als Tellerrad bezeichnet. Der Achsenwinkel kann theoretisch viele Werte annehmen, beträgt jedoch meistens 90°. Bei Kegelradpaaren ohne Achsversatz müssen sich die Mittel- und Mantellinien beider Räder in einem Punkt treffen, damit sich die Zähne geometrisch sauber, verschleißfrei und geräuscharm aufeinander abwälzen können.

Grundsätzlich laufen schräg- und bogenverzahnte Kegelräder ruhiger als gerade verzahnte.
Ein spezielles Kegelradgetriebe ist der Hypoidantrieb; bei ihm ist die Ritzelachse gegenüber der Tellerradachse versetzt.

Eine breite Anwendung des Kegelradgetriebes findet sich in Differenzialgetrieben von Kraftfahrzeugen. In ihnen muss der vom Motor kommende Antrieb um 90° gewendet und auf die Abtriebsräder übertragen werden.
Gegenüber dem Schneckengetriebe haben Kegelradgetriebe den großen Vorteil, dass der Wirkungsgrad nicht übersetzungsabhängig ist: Bei hoher Übersetzung besitzt ein Kegelradgetriebe einen viel günstigeren Wirkungsgrad als das Schneckengetriebe.

Rechnerisch wird der Kegelradtrieb behandelt wie ein Stirnradtrieb:
Übersetzungsverhältnis i = n₁/n₂ = z₂/z₁

Wie geht man beim Zeichnen dieses Getriebes am besten vor?

Zeichenschritte: 1. – 2.  – 3. – 4. – Kugellager –  5./6. (oder umgekehrt) – Schrauben; danach nach Belieben, aber: Radien (z.B. am Gehäuse) auf jeden Fall vor den geraden Anschluss-Linien zeichnen.

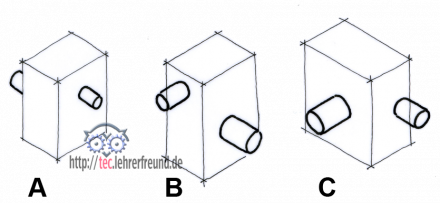

Hier etwas zum Überlegen: 3 Getriebekästen – in jedem schlummert eine andere Getriebeart (Schneckengetriebe, Stirnradgetriebe, Kegelradgetriebe). Wo ist welches Getriebe, und: Woran erkennt man es?

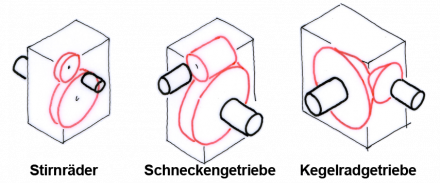

Lösung:

Man erkennt die Getriebeart an der Lage der Achsen zueinander: Stirnräder haben parallele Achsen, die Achsen des Schneckentriebs (über)kreuzen sich, die des Kegelradgetriebes schneiden sich in einer Ebene.

Siehe auch Kegelradgetriebe (2)
