Freihandzeichnen 2: Zylindrische Körper 11.07.2008, 17:33

Zylindrische Körper freihand zeichnen (Ausschnitt)

Das Freihandzeichnen will geübt sein. Hier finden Sie Übungen zu zylindrischen Körpern.

Anzeige
Anzeige
  • (geändert: )

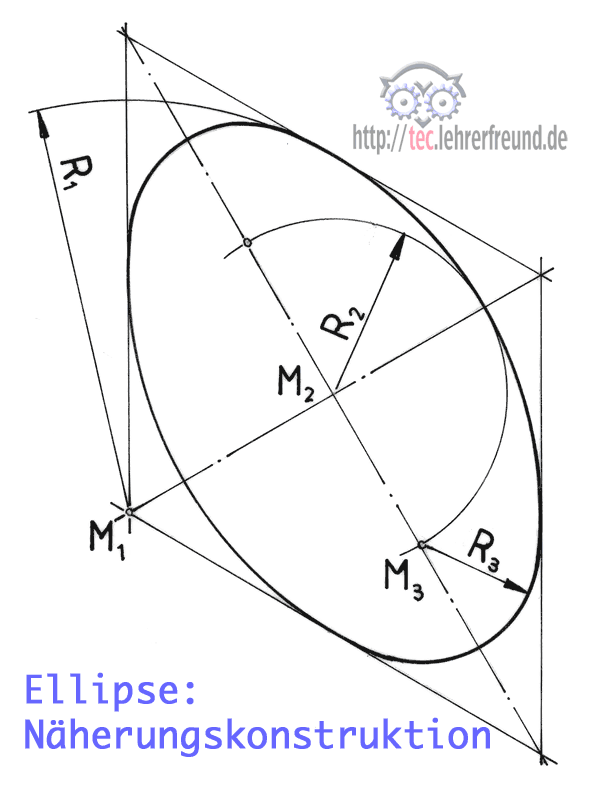

Ellipse, NäherungskonstruktionMachen Sie sich fit mit den hier wiedergegebenen Übungen fürs Freihandzeichnen.



Stofflich gibt es dabei nicht Neues, außer der Näherungskonstruktion für 30°-Ellipsen, wie man sie in isometrischen Darstellungen benötigt. Die Näherungskonstruktion geht so:















1. 30°-Raute mit gleich langen Seiten vorzeichnen

2. Zirkel bei M1 einstechen und Radius mit R1 zeichnen. Dasselbe gegenüber.

3. Zirkel bei M2 einstechen und Radius mit R2 zeichnen. Es ergeben sich die Mitten M3.

4. In M3 einstechen und Radien R3 zeichnen.

Alle Übungen beinhalten Kombinationen von Übungen in Freihandzeichnen 1. Die isometrische Perspektive ist einfach: Es gibt keine verkürzten Kanten.

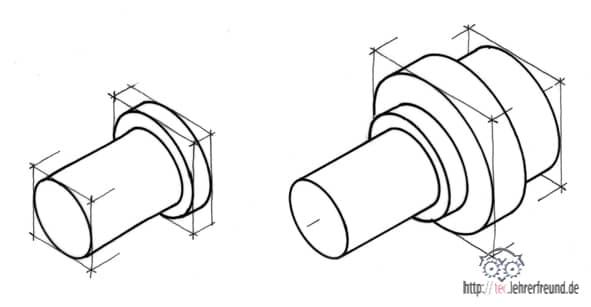

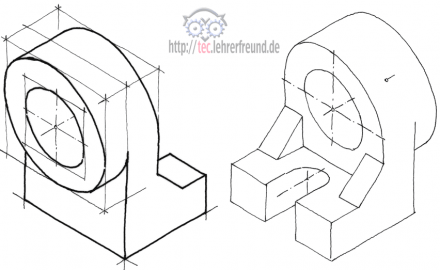

Zylindrische Körper, zwei Ansichten

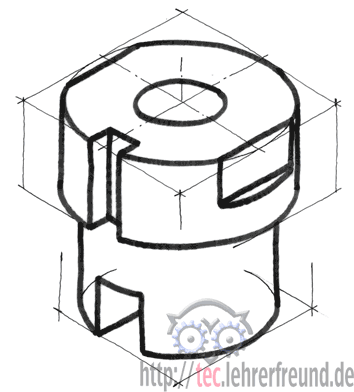

Zylindrischer Körper

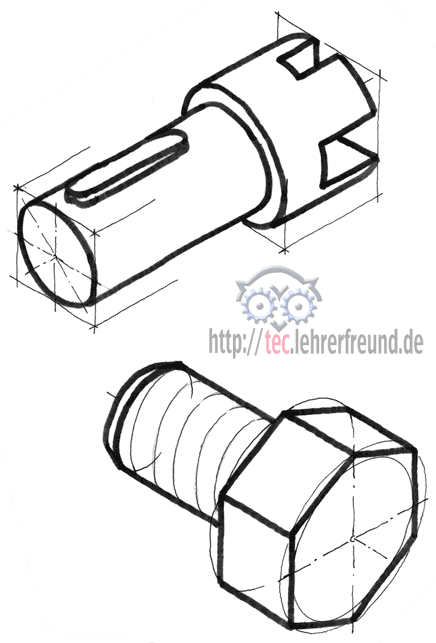

Zylindrische Körper - Schrauben
