Freihandzeichnen 2: Zylindrische Körper

Das Freihandzeichnen will geübt sein. Hier finden Sie Übungen zu zylindrischen Körpern.

Diesen Beitrag weiterempfehlen

E-Mail-Tipp versenden

Zu diesem Beitrag

Eingetragen am 11.07.2008, 17:33 Uhr in Technisches Zeichnen | Themenschrank | Kurs Technisches Zeichnen |

2195 x gelesen in 2012. Diesen Beitrag kommentieren.

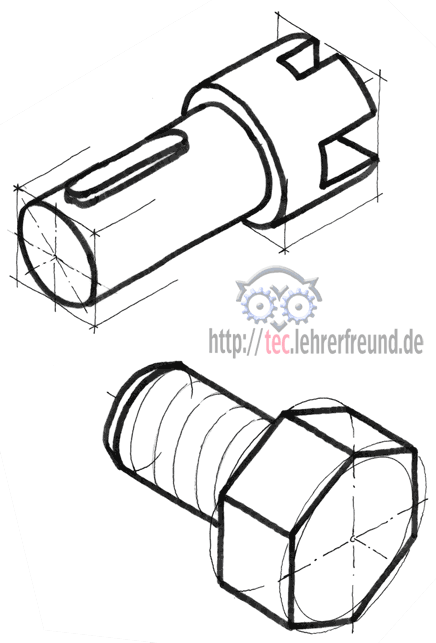

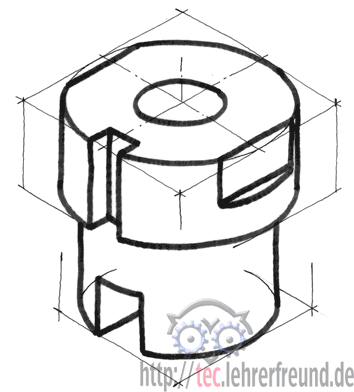

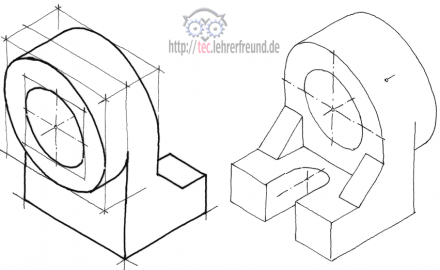

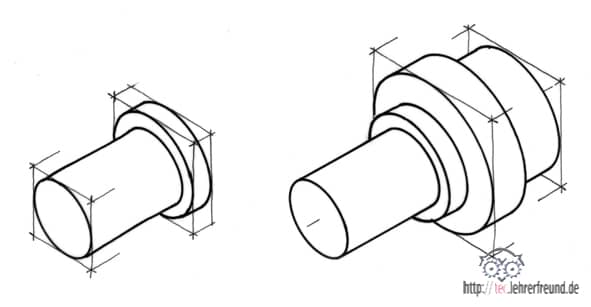

Machen Sie sich fit mit den hier wiedergegebenen Übungen fürs Freihandzeichnen.

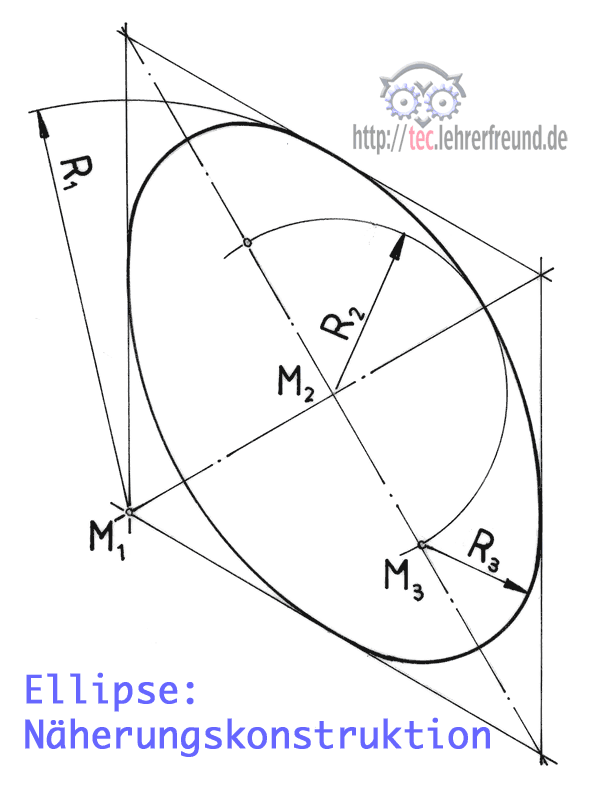

Stofflich gibt es dabei nicht Neues, außer der Näherungskonstruktion für 30°-Ellipsen, wie man sie in isometrischen Darstellungen benötigt. Die Näherungskonstruktion geht so:

30°-Raute mit gleich langen Seiten vorzeichnen
Zirkel bei M1 einstechen und Radius mit R1 zeichnen. Dasselbe gegenüber.
Zirkel bei M2 einstechen und Radius mit R2 zeichnen. Es ergeben sich die Mitten M3.
In M3 einstechen und Radien R3 zeichnen.

Alle Übungen beinhalten Kombinationen von Übungen in Freihandzeichnen 1. Die isometrische Perspektive ist einfach: Es gibt keine verkürzten Kanten.
