Die Parallelprojektion gehört zu den zentralen Techniken des Technischen Zeichnens und kann daher nicht oft genug geübt werden. Sie finden hier einige Übungen zur Projektionsmethode 1, bei denen falsch eingetragene Punkte in Körperansichten identifiziert werden müssen. Niveau: Berufsschule (1., 2. Jahr).
Diesen Beitrag weiterempfehlen
Zu diesem Beitrag
Eingetragen am 13.05.2008, 08:55 Uhr in
1218 x gelesen in 2012. Diesen Beitrag kommentieren.
Lernkontrolle zu Projektionsmethode 1

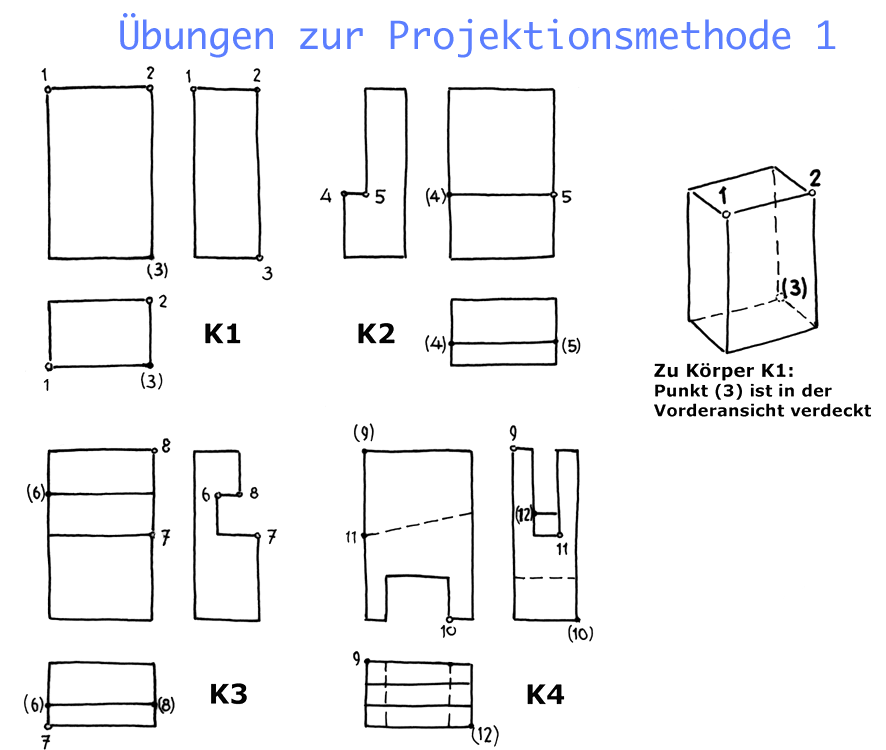

An den Körperansichten K1 bis K4 sind Ecken von 1 bis 12 nummeriert. In K1 bis K3 sind die Angaben in den Vorderansichten jeweils korrekt. In K4 sind die Angaben in der Seitenansicht korrekt. Ein in Klammern gesetzter Punkt bedeutet: Der Punkt ist an dieser Stelle verdeckt, er liegt also hinten (wie 3 in K1).
Stellen Sie fest, welche Punkte falsch eingetragen sind; auch fehlende Klammern zählen als Fehler.
Lösung
VA = Vorderansicht; SA = Seitenansicht; DS = Draufsicht
Falsch eingetragen sind 11 Punkte:
| K1 | K2 | K3 | K4 | |
| VA | --- | --- | --- | --- |
| SA | 1 | 4 | 7, 8 | --- |
|
DS |
2, (3) | (5) | (6), 7, (8) |
(12) |
Die Lage der Ansichten wird von der Norm genau vorgeschrieben: Parallelprojektion nach DIN ISO 128-30
