Projektionszeichnen (5) 28.10.2008, 07:50

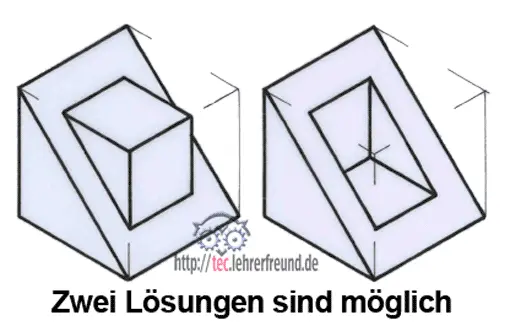

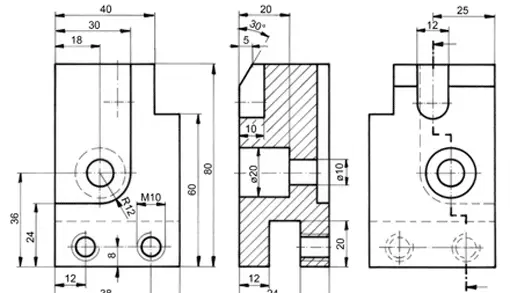

Projektionszeichnen (Ausschnitt)

Lösung der Aufgabe aus Projektionszeichnen (4). Dazu die Aufgabe mit der verflixten Seitenansicht.

Anzeige
Anzeige
  • (geändert: )

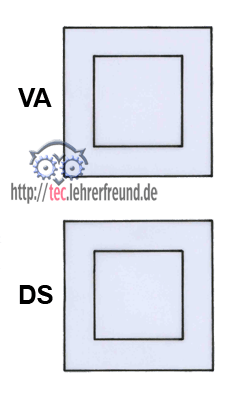

Das war die Aufgabe

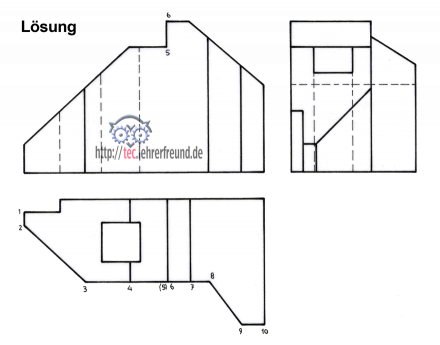

Das ist die Lösung:

Eine Seitenansicht durch Projektion finden


Die »verflixte Seitenansicht«

Ein Körper, an dem, wie es aussieht, nicht viel dran ist. Und trotzdem ist er eine Herausforderung für Schüler, die absolut nicht aufgeben wollen: Wie sieht die Seitenansicht aus?

Anmerkung: In den beiden Ansichten sind alle Kanten eingezeichnet. Alle Kanten sind gerade und es gibt keine verdeckten Kanten.

Die Lösung und eine Erläuterung dazu finden Sie in Projektionszeichnen (6).
