Fahrrad Vorderradnabe

Im naturwissenschaftlich-technischen Unterricht könnte man die Schüler Stunden alleine mit der Vorderradnabe beschäftigen.

Projekt:
Eine Nabe auseinanderbauen und wieder montieren.

Aufgaben:

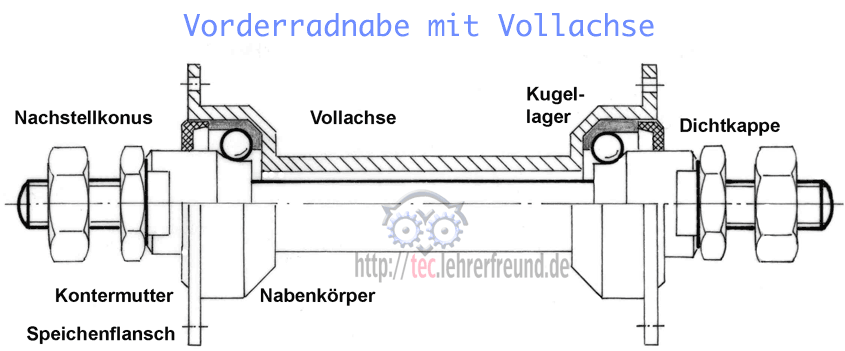

1. Von den Begriffen Bezugsstriche zu den Einzelteilen ziehen
2. Wie wird das Lagerspiel richtig eingestellt?
3. Welche Aufgabe hat die Kontermutter?
4. Einstellkonus nach den Angaben in 2 Ansichten zeichnen und bemaßen; die Vorderansicht im Halbschnitt darstellen.


Weitere Angaben zur perspektivischen Darstellung:
Auf den Durchmesser 14 sind zwei Schlüsselflächen 11 breit mal 3 tief gefräst.
Der Einstellkonus ist vergütet, damit die Kugeln des Wälzlagers nicht einlaufen. Vergütungsstahl S500Q verwenden.
Die Gewinde der beiden Einstellkonusse haben unterschiedliche Steigungsrichtungen.
- Warum ist das so?
- Welcher Konus hat das Linksgewinde, welcher das Rechtsgewinde?

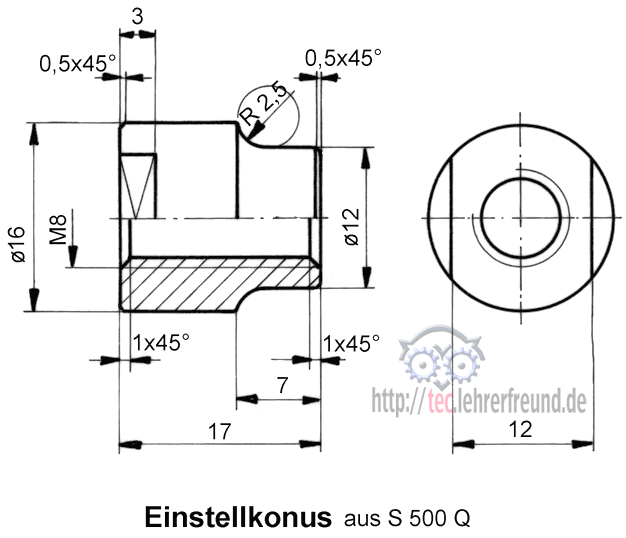

Lösung Aufgabe 4 (Einstellkonus in zwei Ansichten zeichnen/bemaßen):

Schnitte, Gewindedarstellung
