Locher

Hallo!

Habe eine Frage! Wieviel Kraft muß ich aufwenden um mit einem 500 Blatt Locher das Papier zu stanzen? Auch mit dem Lastarm gibts Probleme… wenn man den Hebel mit dem Arm betätige wieviel Newton sind das?

Lg

Hallo Steffi,

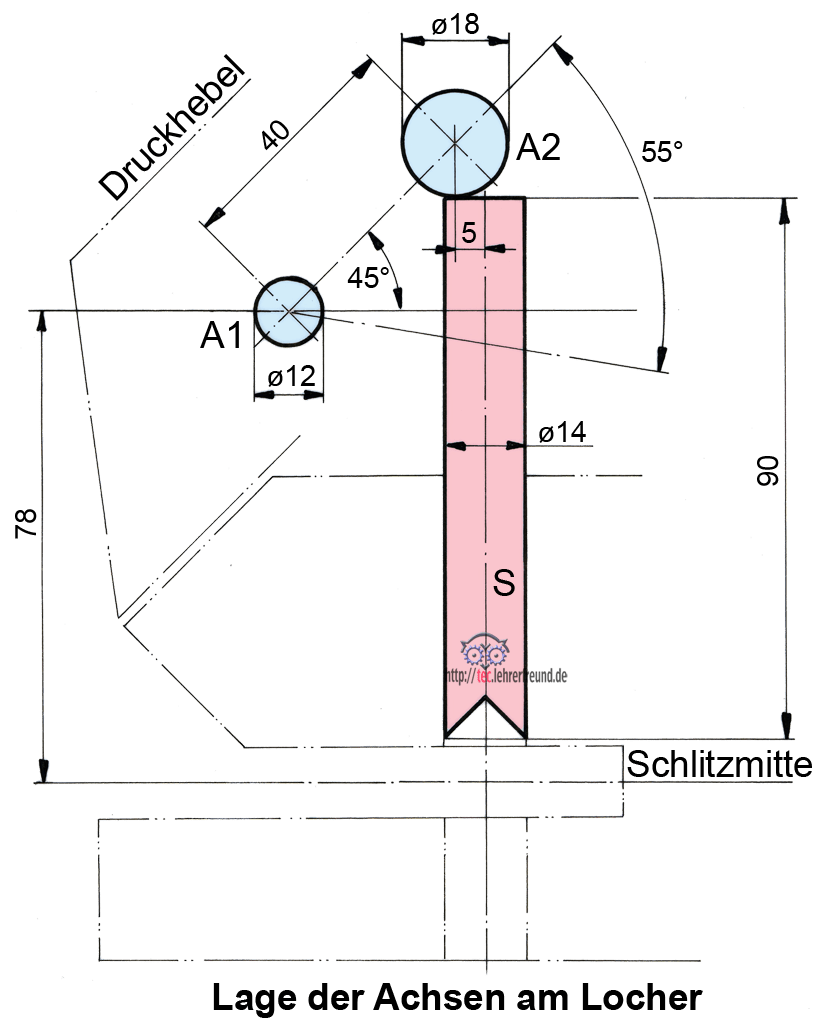

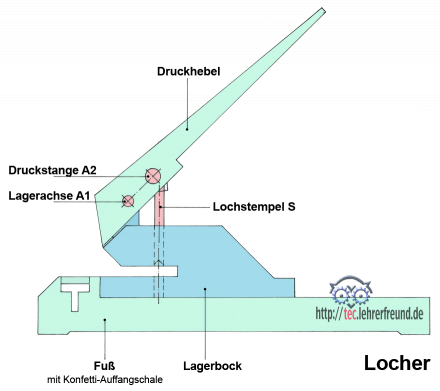

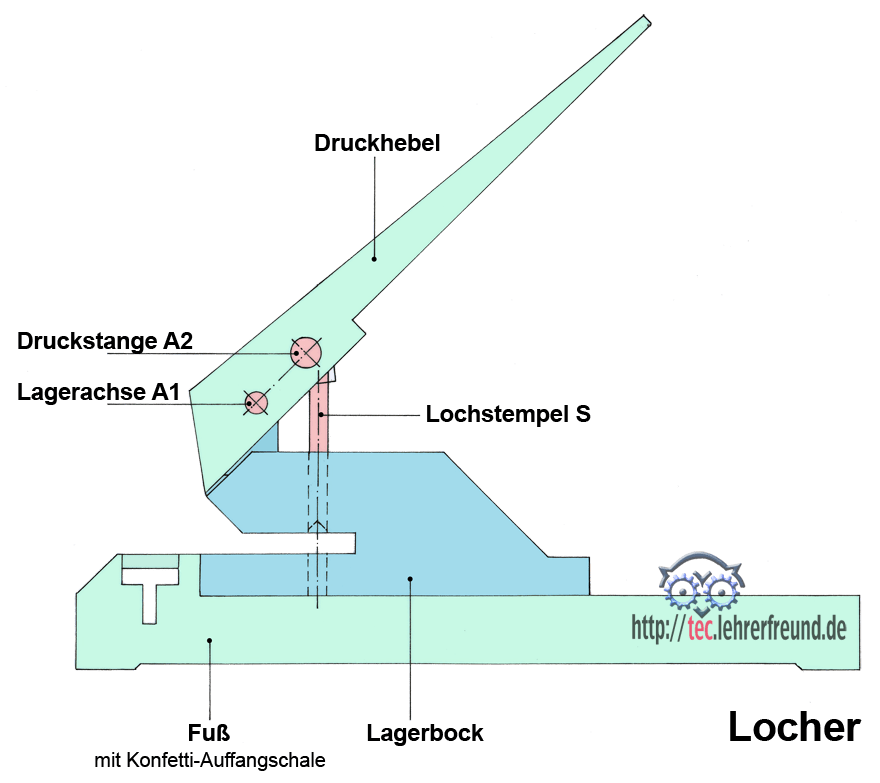

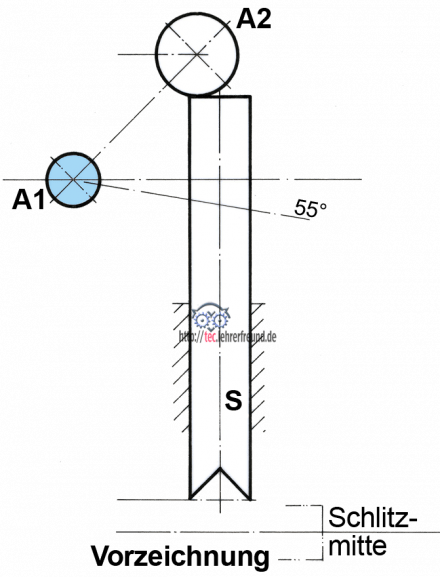

der hier vom tec.LF vorgestellte Locher erlaubt das Lochen von 40 Blatt und arbeitet mit einem Hebelverhältnis von etwa 9 : 1.Wir haben den Versuch durchgeführt: Die erforderliche Stempelkraft war (bei 80-Gramm-Kopierpapier) etwa 360 kg = 360 daN. Der doppelte Stapel würde die doppelte Stempelkraft erfordern - zusätzliche Reibkraft nicht berücksichtigt. Hoch gerechnet sind für 500 Blatt 4500 daN (= 4,5 Tonnen!) nötig. Ihre Hand wird kaum mehr als 45 daN verkraften. Dann bräuchten Sie ein Hebelverhältnis von 4500 daN : 45 daN = 100 :1. (Daraus ergibt sich die ernsthafte Frage: Verkauft tatsächlich jemand mechanisch arbeitende 500-Blatt-Locher? Wir haben keinen gefunden.)
Gruß
tec.LEHRERFREUND

Danke für Ihre schnelle Antwort. Wir müssen nämlich für unsere Semesterarbeit einen 500 Blatt Locher konstruieren! Braucht der Locher wenn ich das Papier mit einem motorbetriebenen Bohrer durchbohre auch 4500daN? Oder ist das ein Unterschied ob ich stanze oder bohre? Hättet Ihr vielleicht auch eine Skizze wie die motorbetriebenen Bohrer (wie sind die zwei Bohrer miteinander verbunden, wie könnten die Zahnräder verlaufen)ungefähr aussehen könnten? Hätte mir vielleicht überlegt dass die Bohrer per Knopfdruck nach unten fahren und so das Papier durchbohren.Wäre mir eine große Hilfe.

Lg Steffi

Hallo Steffi,

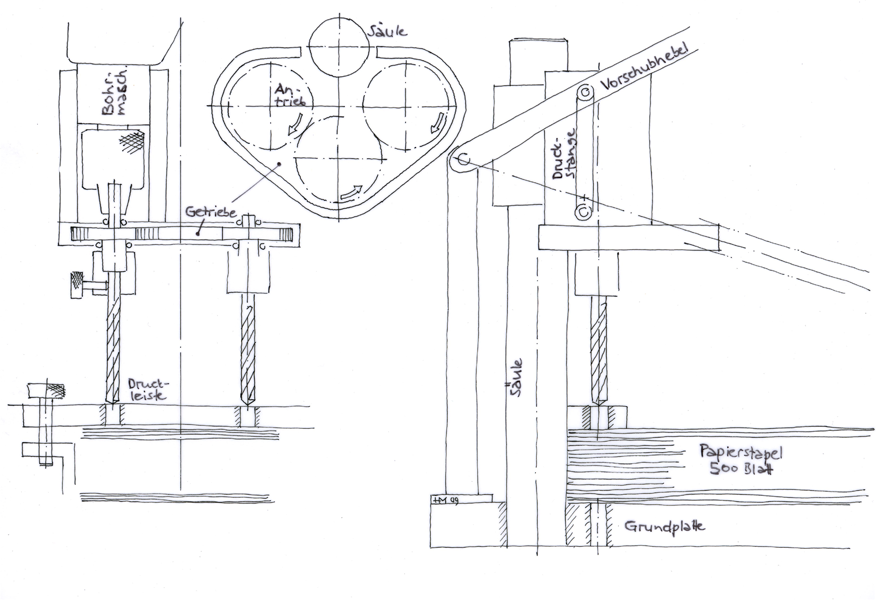

wir haben einen Vorschlagsentwurf angehängt.
Beim Bohren entstehen bei Weitem keine 4500 daN; das kann man z. B. beim Bohren von Stahl studieren.
Die Idee mit dem Knopfdruck-Vorschub ist Klasse, aber wahrscheinlich unbezahlbar.
Gruß
tec.LEHRERFREUND

Hallo,

in den letzten Tagen bin ich auf euere Diskussion bezüglich des Lochers mit 500 Blatt gestoßen. ALs ich mich dafür weiter interessiert habe, bin ich auf einen Bürolocher “Der Powerlocher - König unter den Lochern” gestoßen, welcher bis zu 520 Blatt lochen soll (http://www.buerolocher.biz/). Nun frag ich mich, wie dieser Locher rein mechanisch funktionieren soll - etwa so wie in der Skizze oben mit der Handbohrmaschine? Außerdem frag ich mich wie viel Kraft man benötigt wenn man den Hebel nach unten drückt um die 500 Blatt zu lochen? Und als letztes is mir noch die Frage gekommen, wie man eigentlich darauf kommt, dass das Material beim Lochen stand hält?

Viele Grüße

Eva

Hallo Eva,

http://www.buerolocher.biz/ führt den Locher leider nicht mehr. Wir hätten ihn - wenn nicht zu teuer - gerne erstanden, um nachzusehen, wie er funktioniert. Der Beschreibung nach besitzt er eine sicher pfiffige Hebelübersetzung, die das Lochen entsprechend erleichtert.
Ob das Material, also die Stempel ( d = 5,5 mm) der Lochkraft standhalten? Wenn die angenommenen 4500 daN Stanzkraft stimmen, entsteht eine Druckspannung von etwa 1000 N/mm2: Ein hochfester Stahl hält das aus.
Gruß
tec.lehrerfreund

Hallo tec. Lehrerfreund,

auch ich hätte eine Frage zum Thema Lochen. Wie müsste der Lochstempel (oder das Schneidewerkzeug) aussehen, wenn ich quadratische Löcher zum Beispiel in der Größe 3,5 * 3,5 cm in einem Papierstapel von 100 Blatt normales Papier lochen (oder spricht man dann von schneiden) möchte?

Grüße Martin

Hallo Martin,

abgesehen von der Überlegung, welchen Vorteil ein quadratisches Loch gegenüber einem runden wohl haben könnte, macht der tec.LF diesen Vorschlag:

Den Stempelschaft zylindrisch lassen und den eigentlichen quadratischen Lochstempel anfräsen.
Denkbar wäre auch ein einsetzbarer Lochstempel. Nachteil: Kostspielig.

Gruß
tec.LEHRERFREUND

Hallo Martin,

wir haben vorhin übersehen, dass Sie Löcher nicht mit 3,5mm x 3,5mm sondern mit 3,5cm (Zentimeter!!) stanzen wollen. Meinten Sie tatsächlich Zentimeter?
Falls Sie 35 mm-Durchbrüche produzieren wollen: Sie wären dann bestimmt jenseits aller Lochermöglichkeiten und Sie müssten sich ein ganz neues Lösungskonzept überlegen.

Gruß
tec.LEHRERFREUND
